แอมป์ UCH21 + EBL21 Push Pull

[Aufklarung]

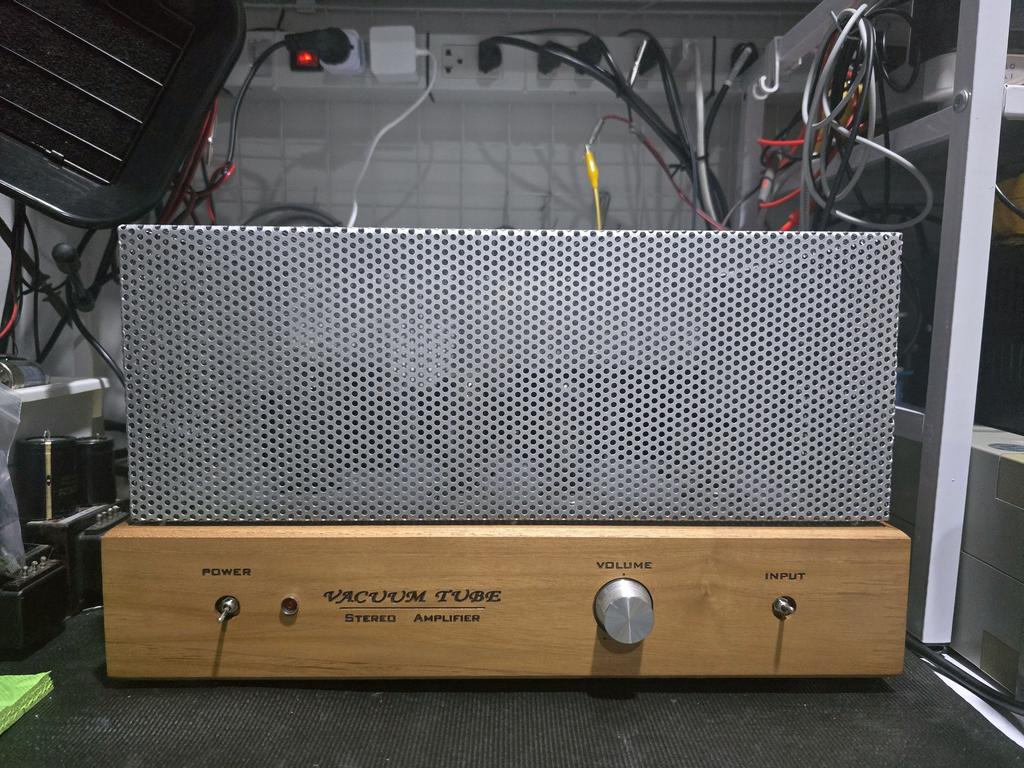

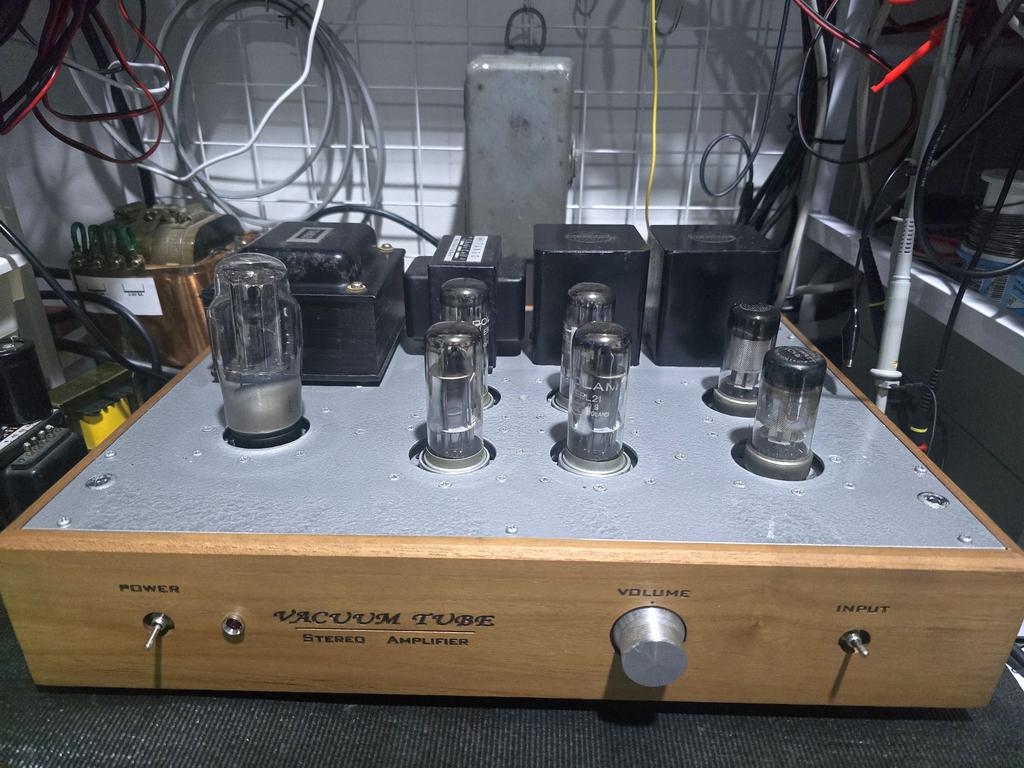

เจอวงจรขับแอมป์ PP ด้วยหลอด Triode - Heptode เบอร์ UCH21 เห็นว่าแปลกดีประกอบกับมีหลอดเบอร์นี้เยอะ
เลยเอามาทำแอมป์เสียเลย แถมได้หม้อแปลง Tango ครบชุดด้วยการสนับสนุนของน้าทางนึง พอทำเสร็จออกมาเป็น
หน้าตาแบบนี้ครับ

[Aufklarung]

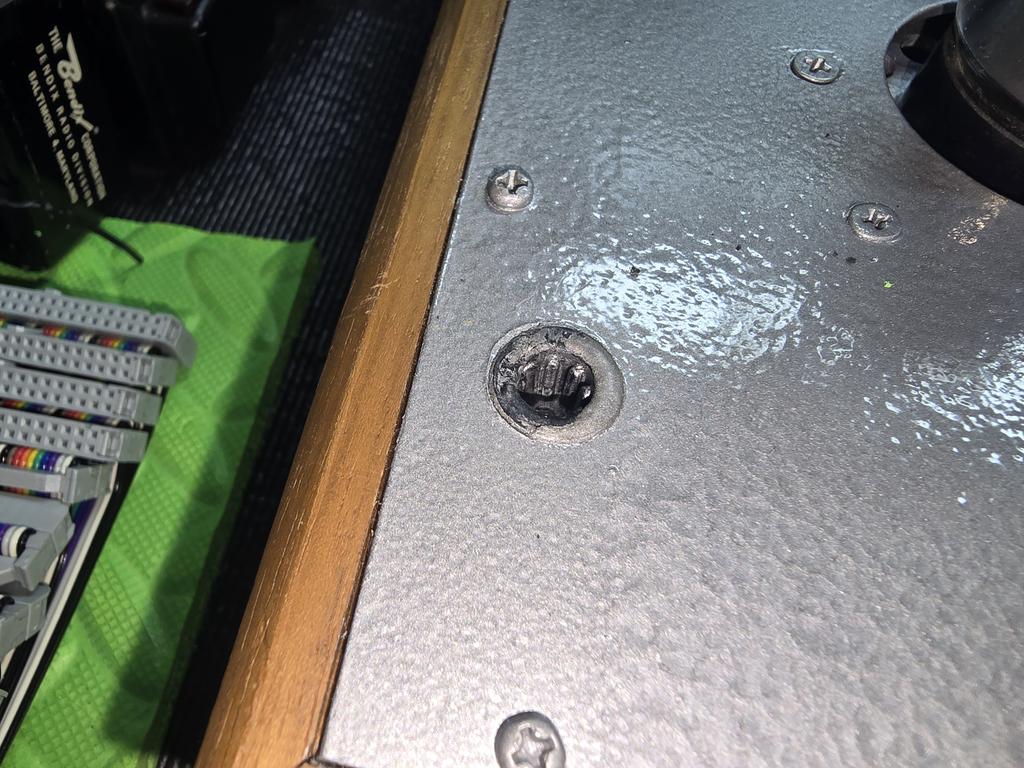

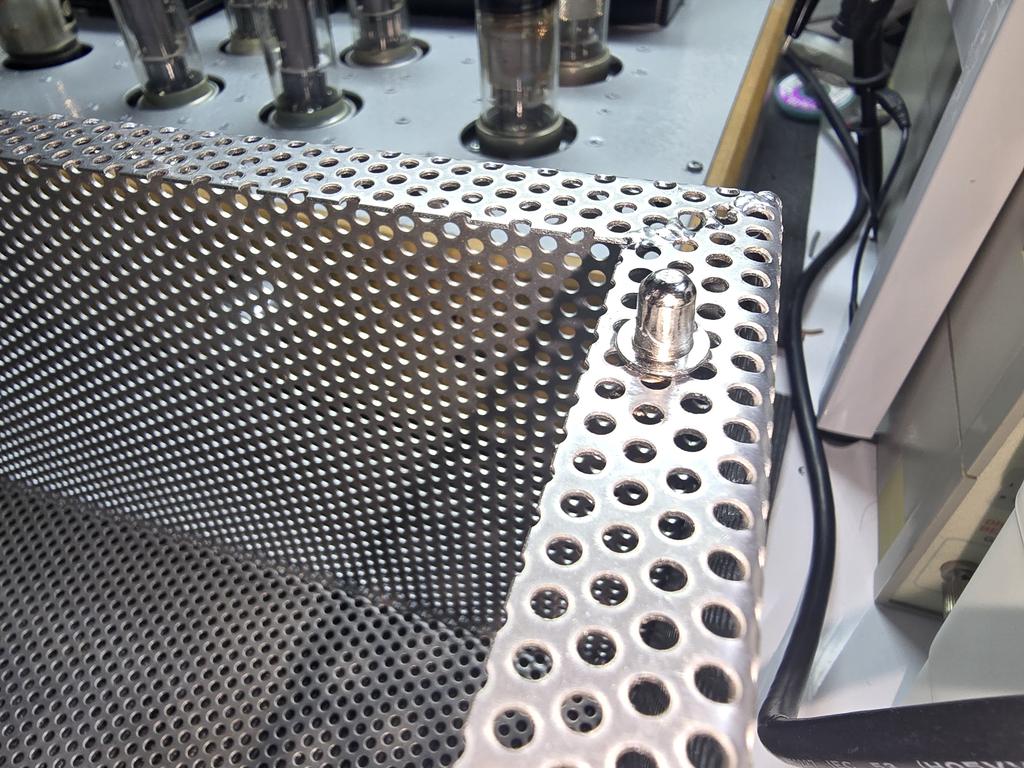

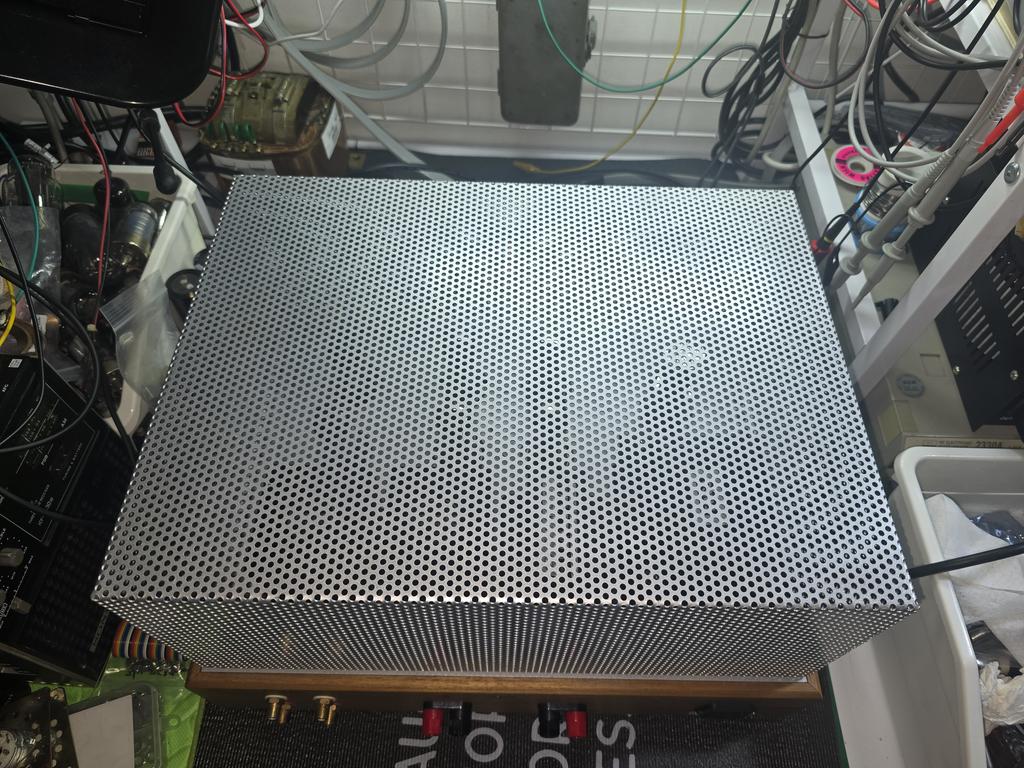

ฝาครอบสั่งทำมาและติดกับแท่นด้วยตัวยึดหน้ากากลำโพงธรรมดาๆ ตรงตะแกรงติดกับตัวยึดด้วยกาวซื้อจากแอพส้มซึ่งติดแน่นดี

[Aufklarung]

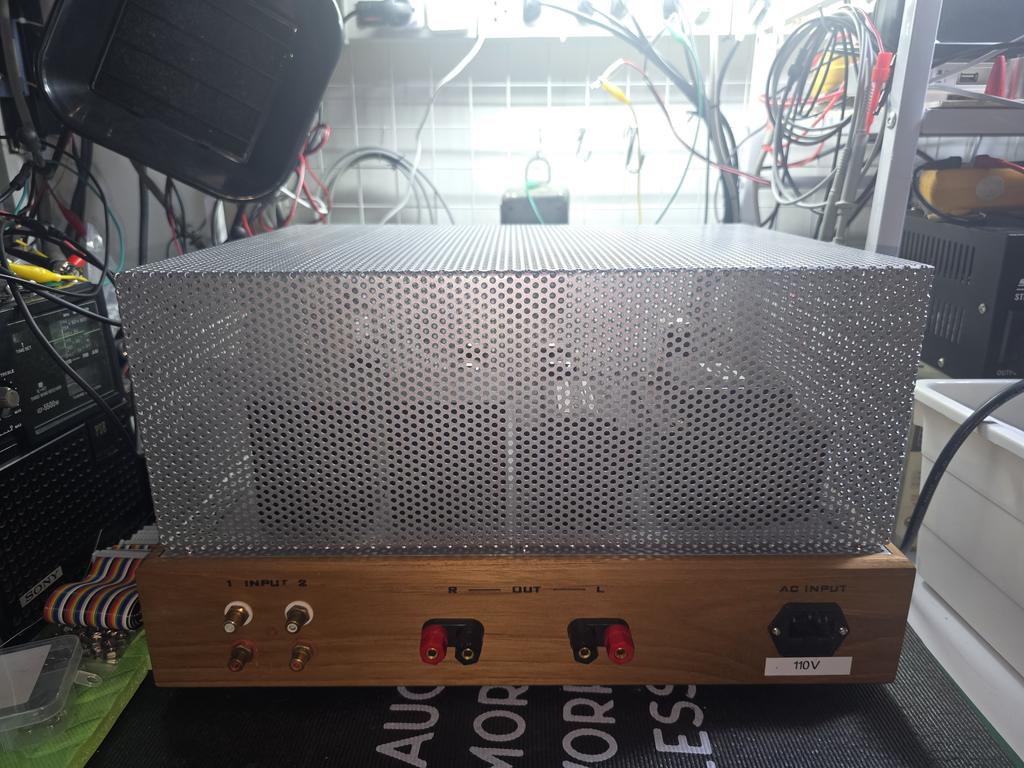

ด้านหลัง

[Aufklarung]

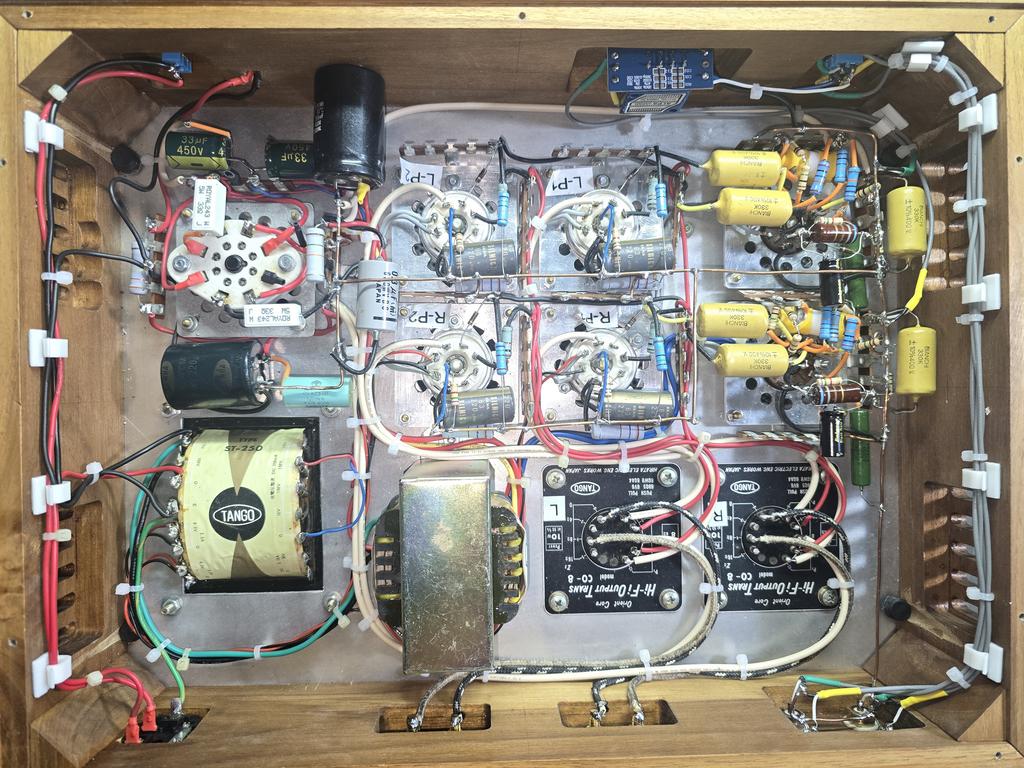

ภายในและใต้แท่น

[Aufklarung]

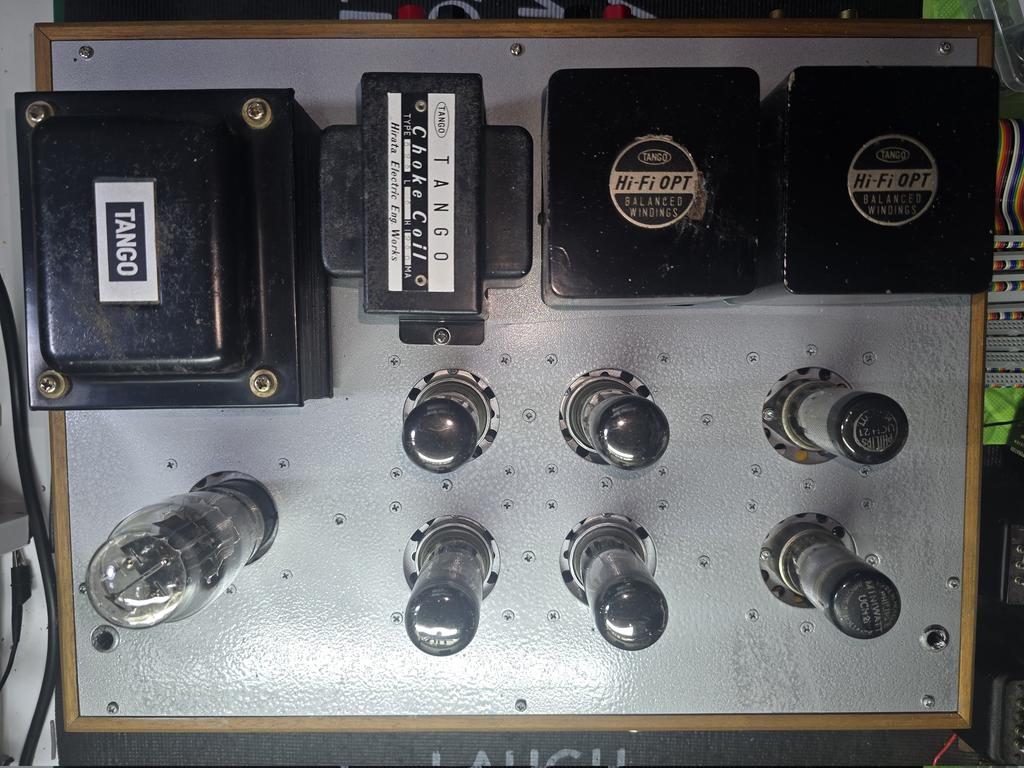

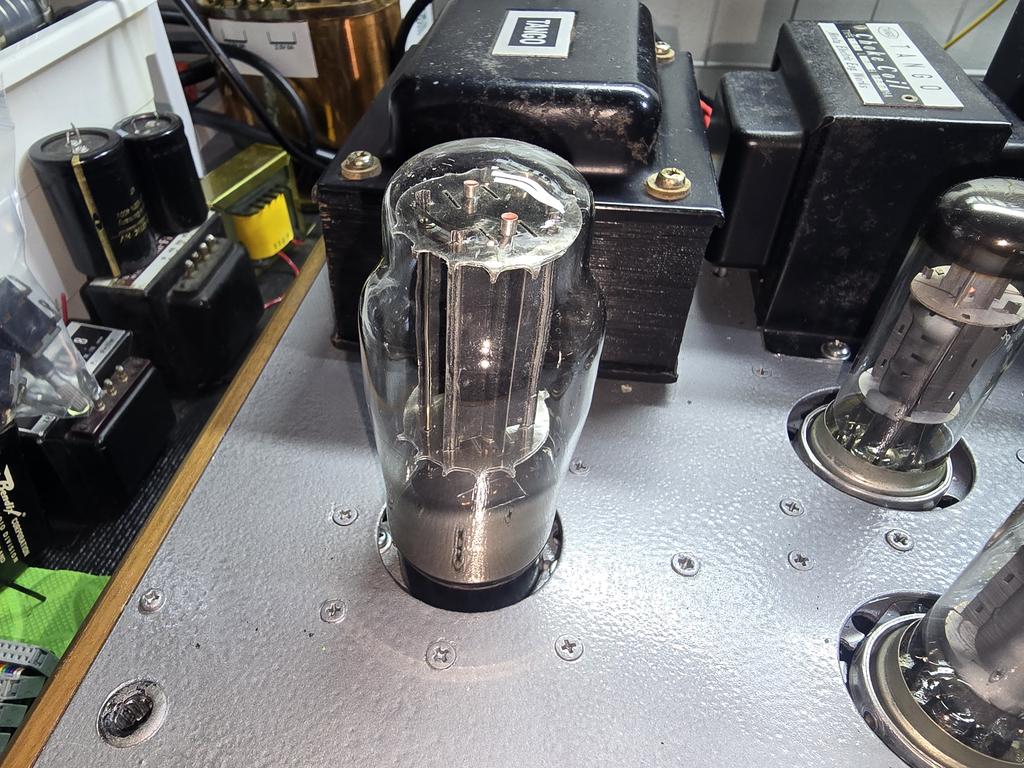

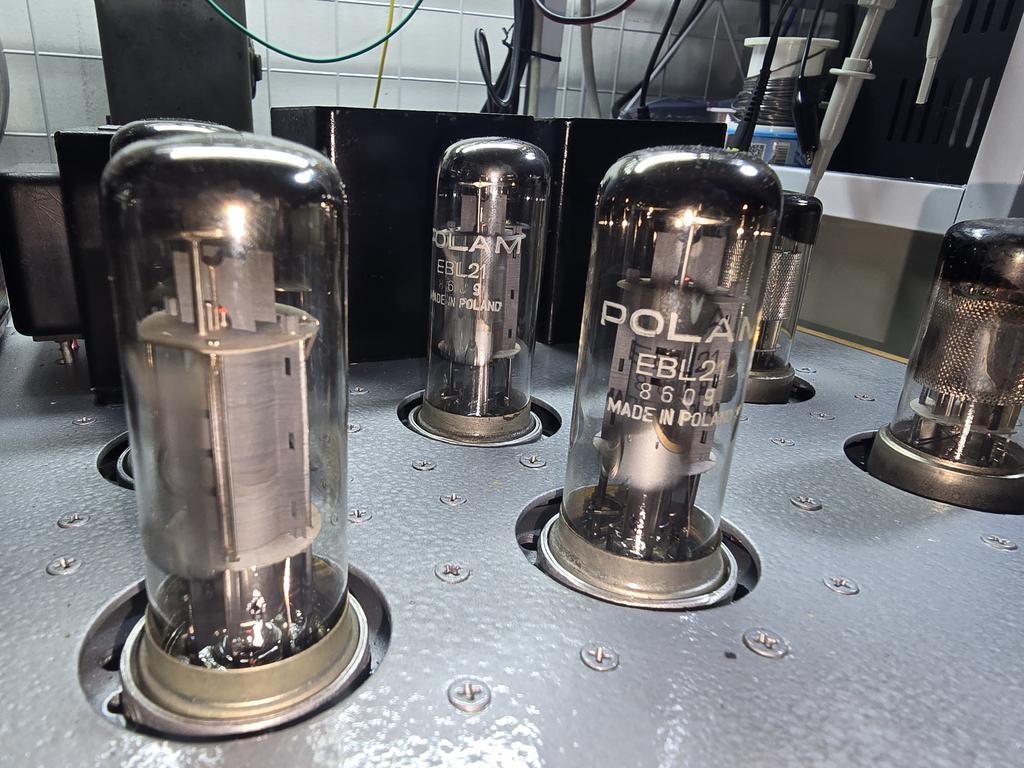

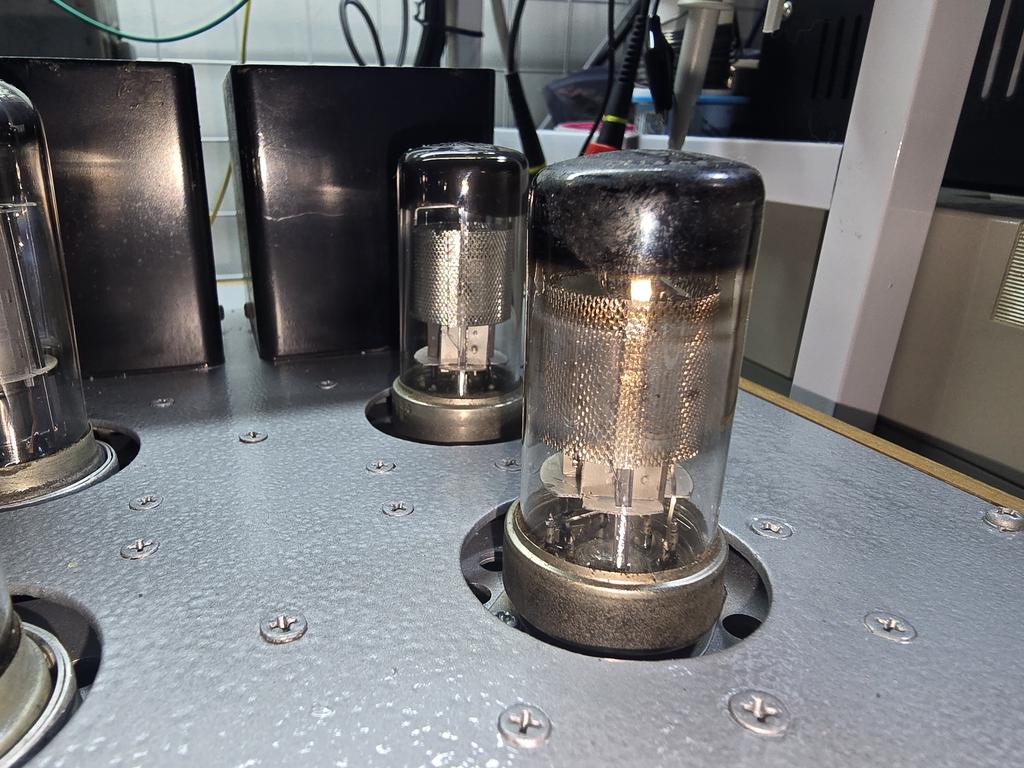

หลอดที่ใช้ PZ31 ทำ voltage doubler, UCH21 - Pre + Phase Splitter , EBL21 หลอด Output

[Aufklarung]

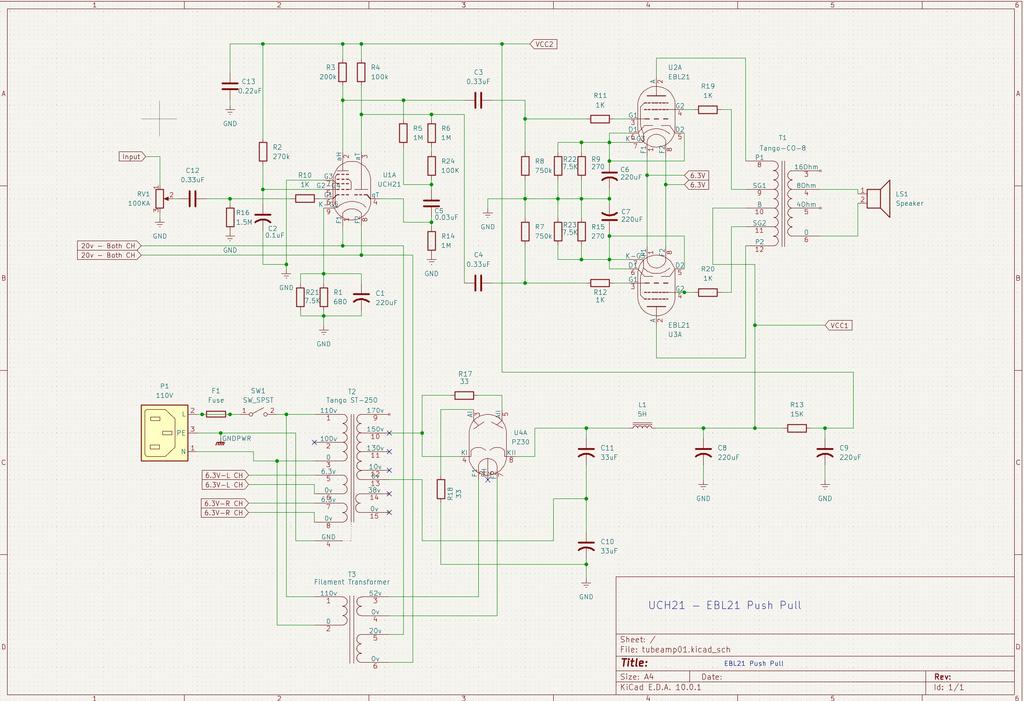

วงจรครับ

[Aufklarung]

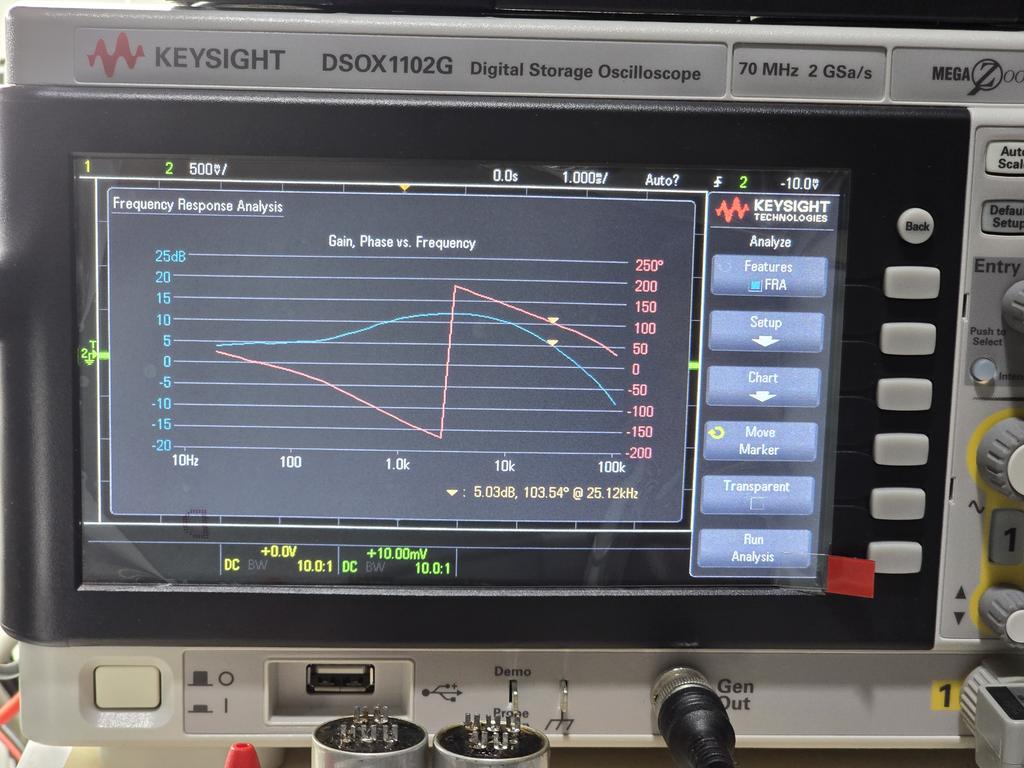

กราฟตอบสนองความถี่ออกมาได้เหมือนวิทยุ AM มาก เบสไม่ค่อยมี เด่นกลาง แหลมตกที่ประมาณ 15k

สมกับเป็นเซ็ตหลอด AM

[Aufklarung]

ลองฟังเสียงดู ก็พอใหว ฟังได้เพลินๆ

แต่คงจะสู้หลอดเบอร์อื่นๆไม่ได้ เอาไว้ฟังเพลินๆละกันครับ
