ทดสอบเครื่องกำเนิดความถี่และเครื่องนับความถี่หลายตัว

[Aufklarung]

พอดีจะนำมาขายเลยทดสอบการทำงานเสียหน่อยครับ ประกอบด้วย

1. Oscillator KENWOOD AG-203A


2. IWATSU Universal Counter SC-7205H


3. LODSTAR Frequency Counter 5700



4. IWATSU Universal Counter SC-7201

[Aufklarung]

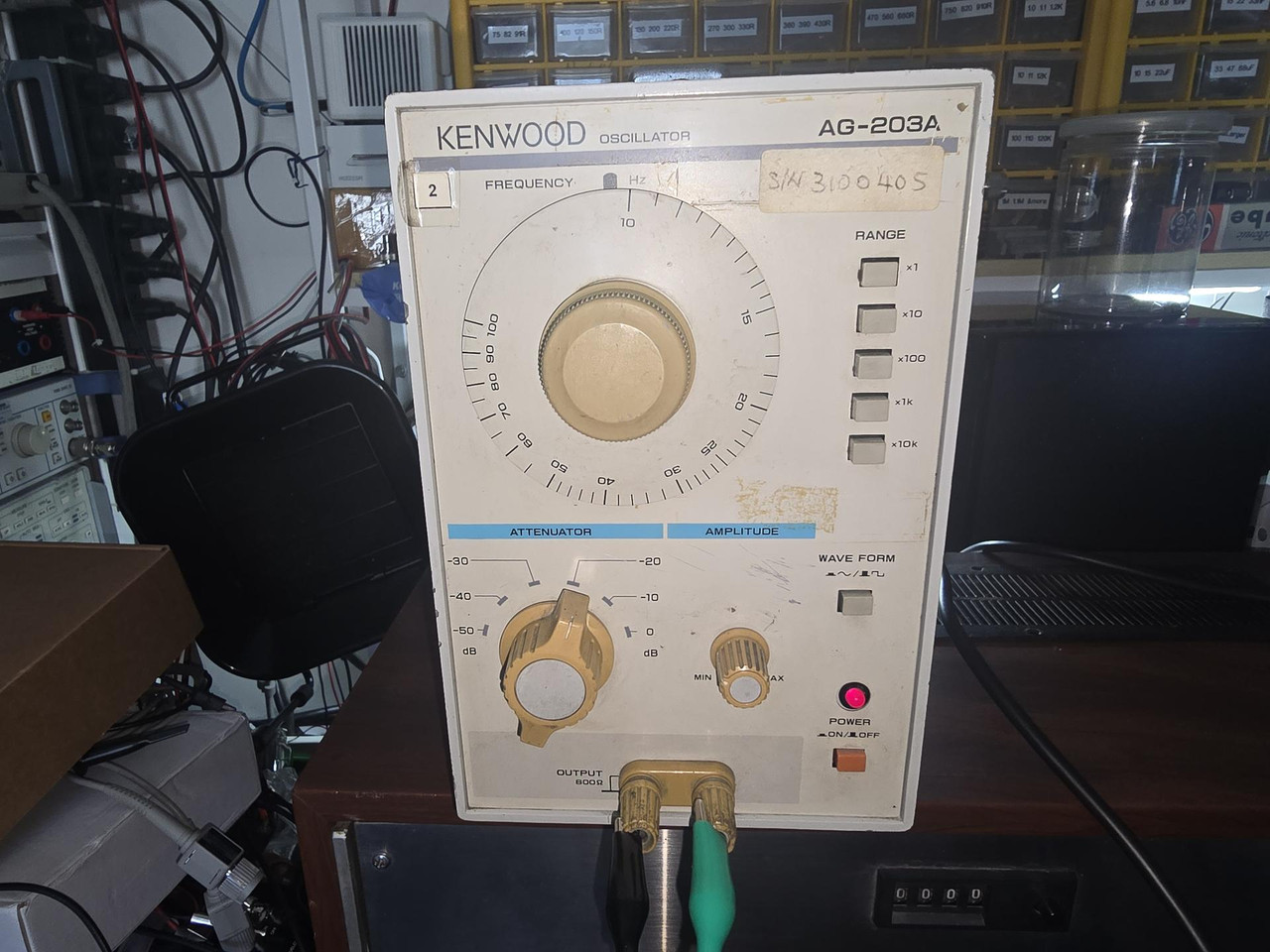

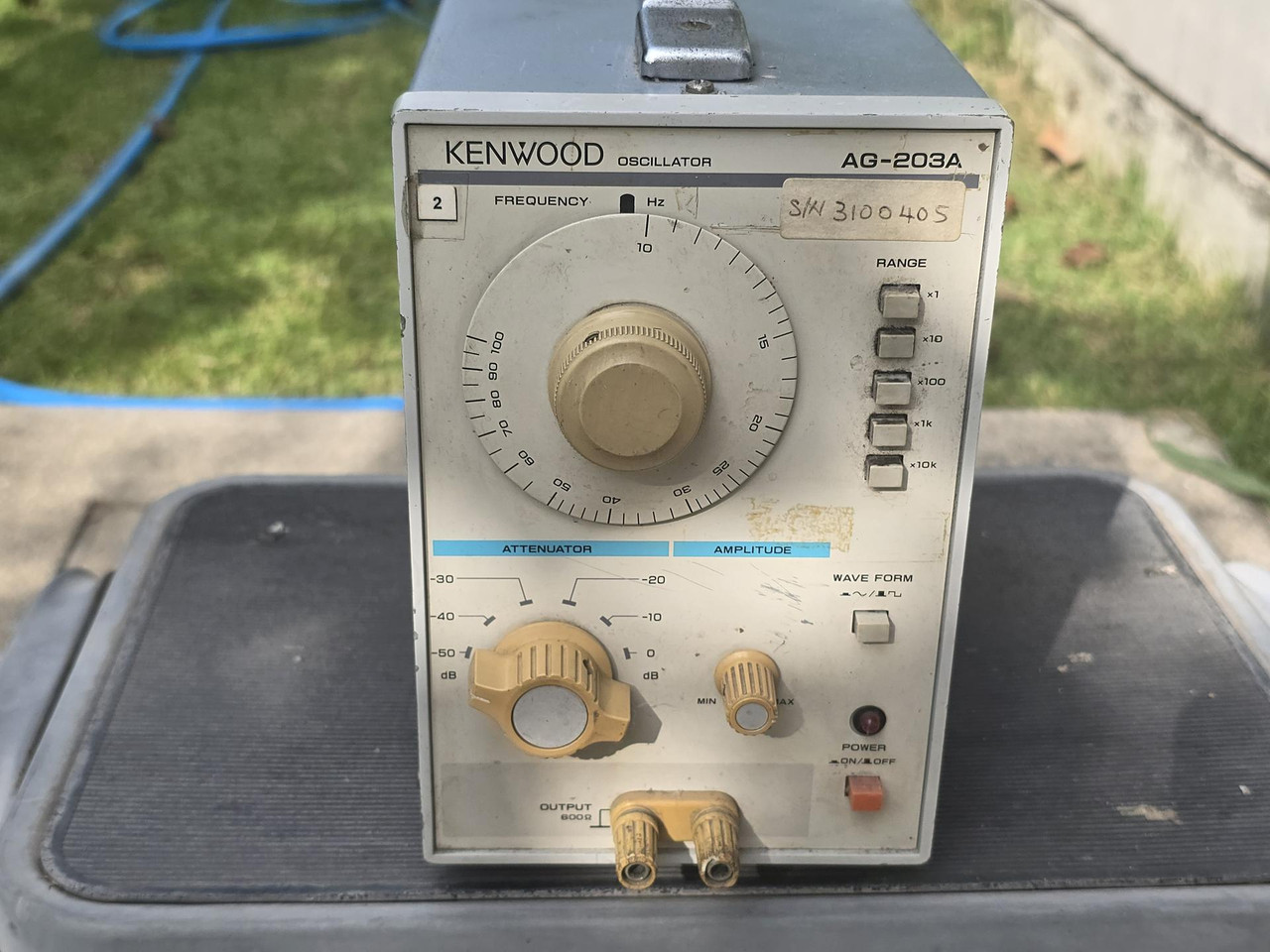

ตัวกำเนิดความถี่ AG-203A
- ทดสอบความถี่ทุกย่านแล้ว ใช้งานได้ปกติครับ
- Attenuator ปรับได้ทั้งหมด
- Amplitude ปรับได้
- ปุ่มกดย่านความถี่ใช้งานได้ทุกตัว

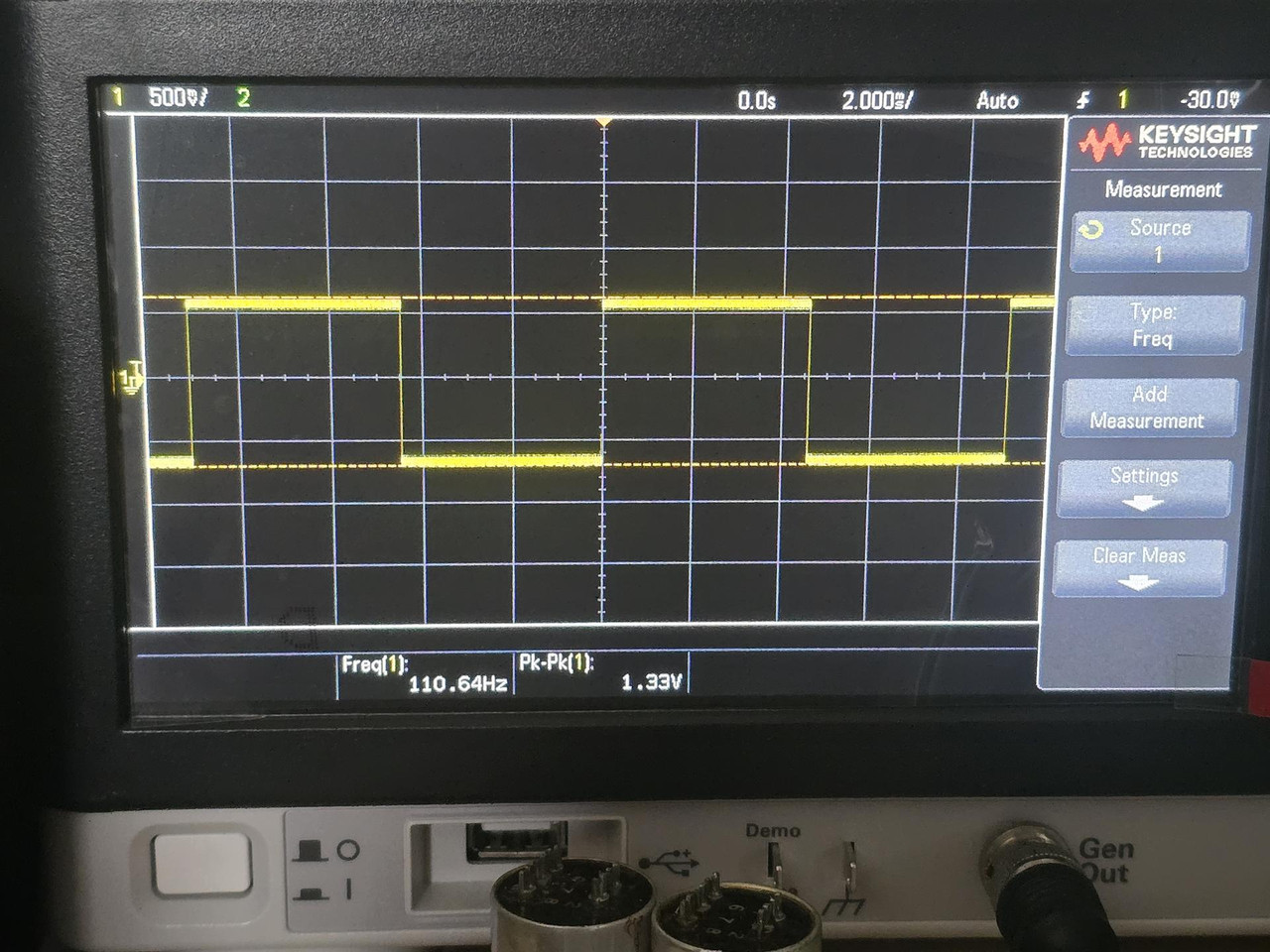

- รูปคลื่น Sine ออกมาสวยดีดูจากสโคป แต่คลื่นสี่เหลี่ยมความถี่สูงๆจะออกมาคล้ายๆกับครีบปลาฉลาม

เปิดติด

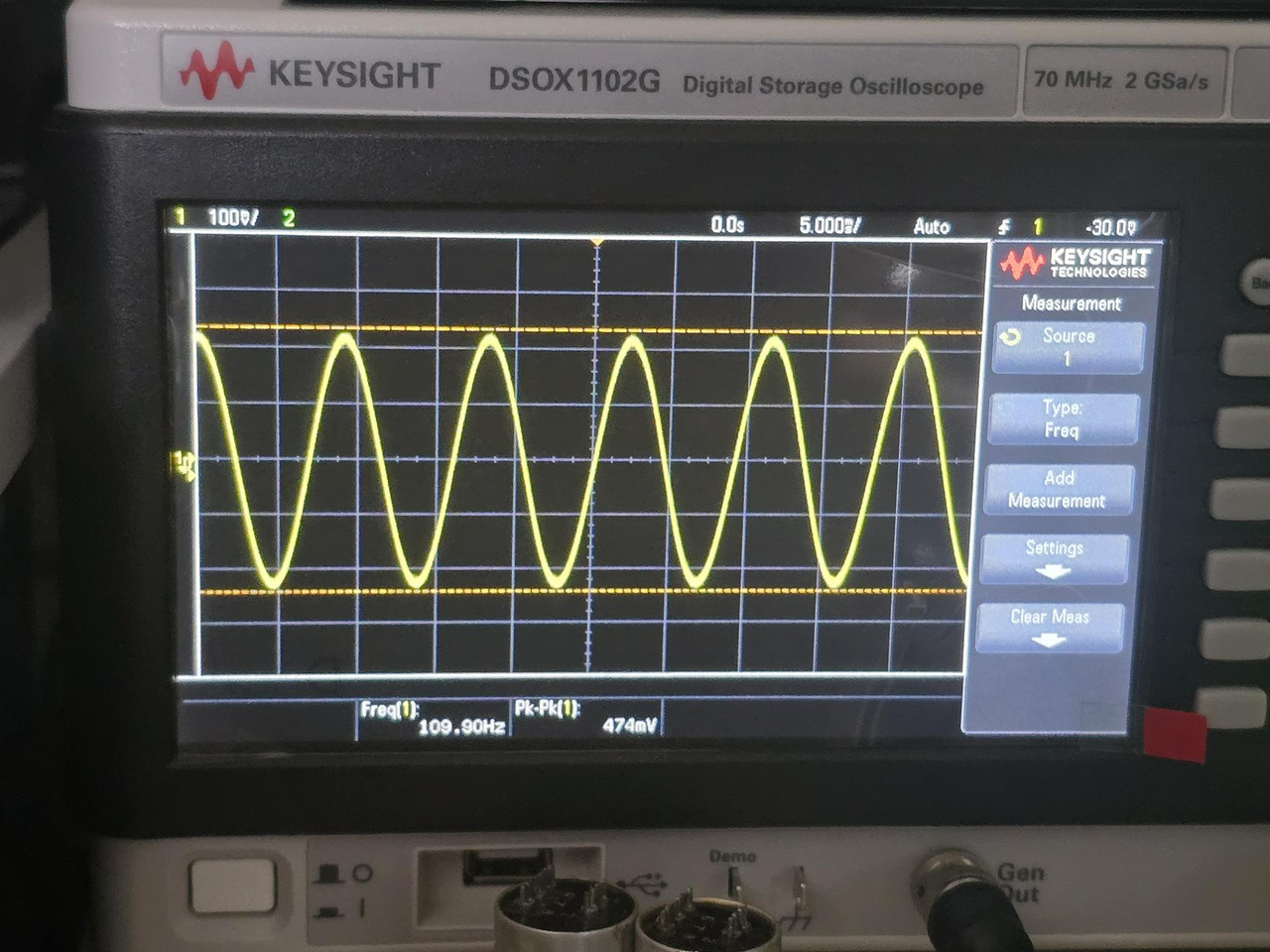

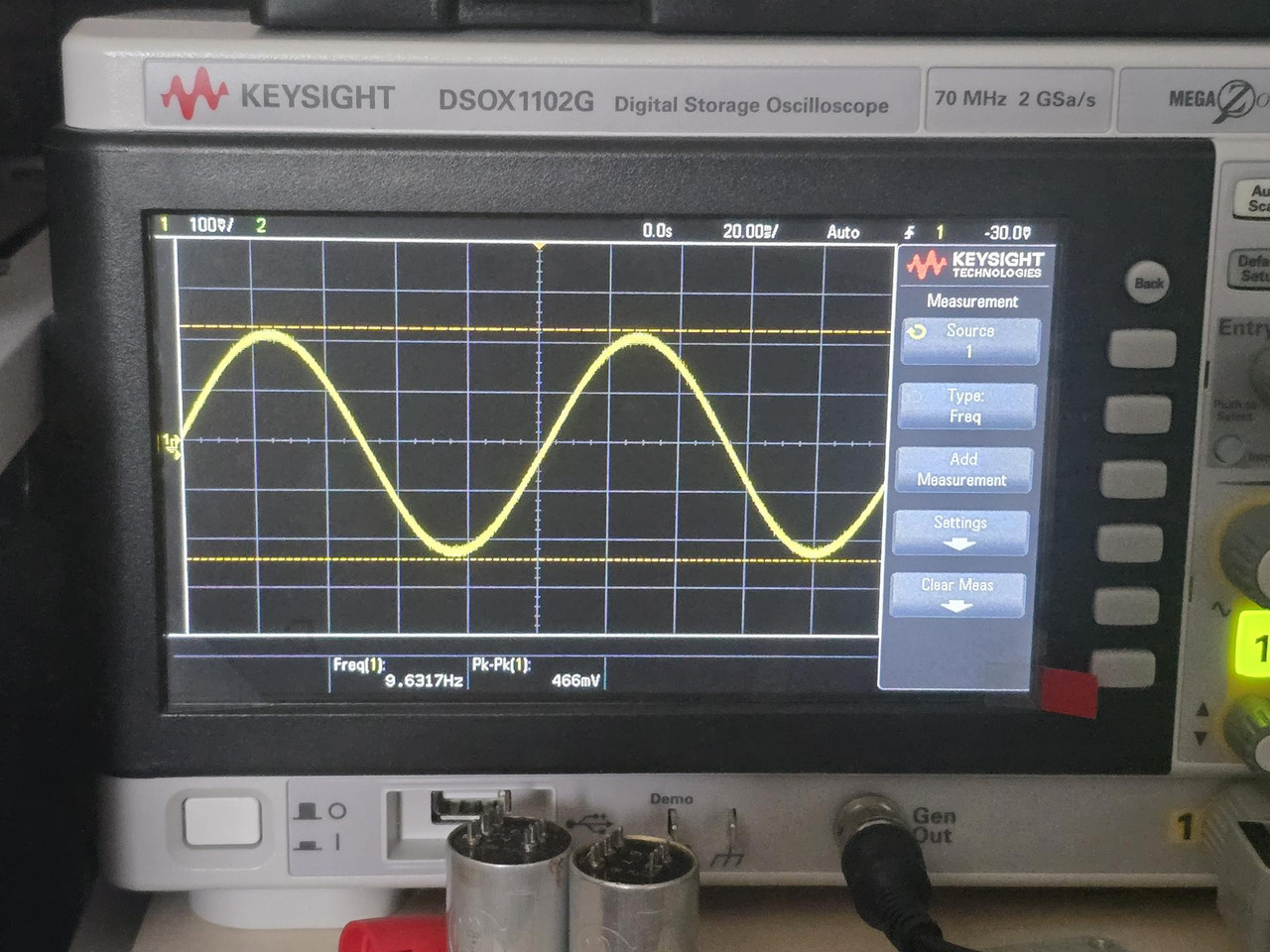

สัญญาณความถี่ Sine ประมาณ 10Hz

[Aufklarung]

ลองความถี่แถวๆ 10Khz (เป็นปุ่มหมุนอะนาล็อก ผมหมุนไปแถวๆ 10K)



ลองหมุนไปความถี่สูงสุด ประมาณ 1Mhz

[Aufklarung]

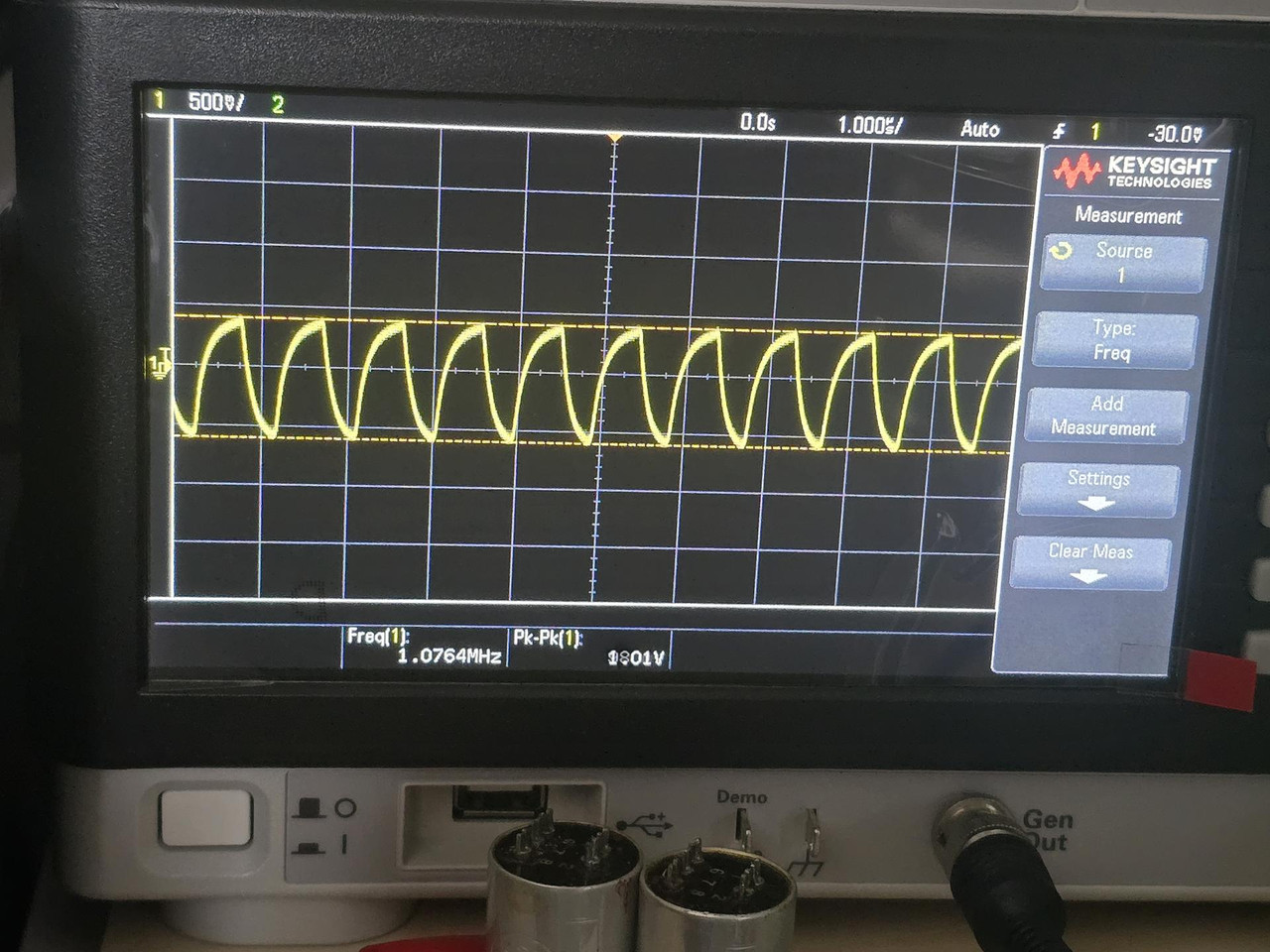

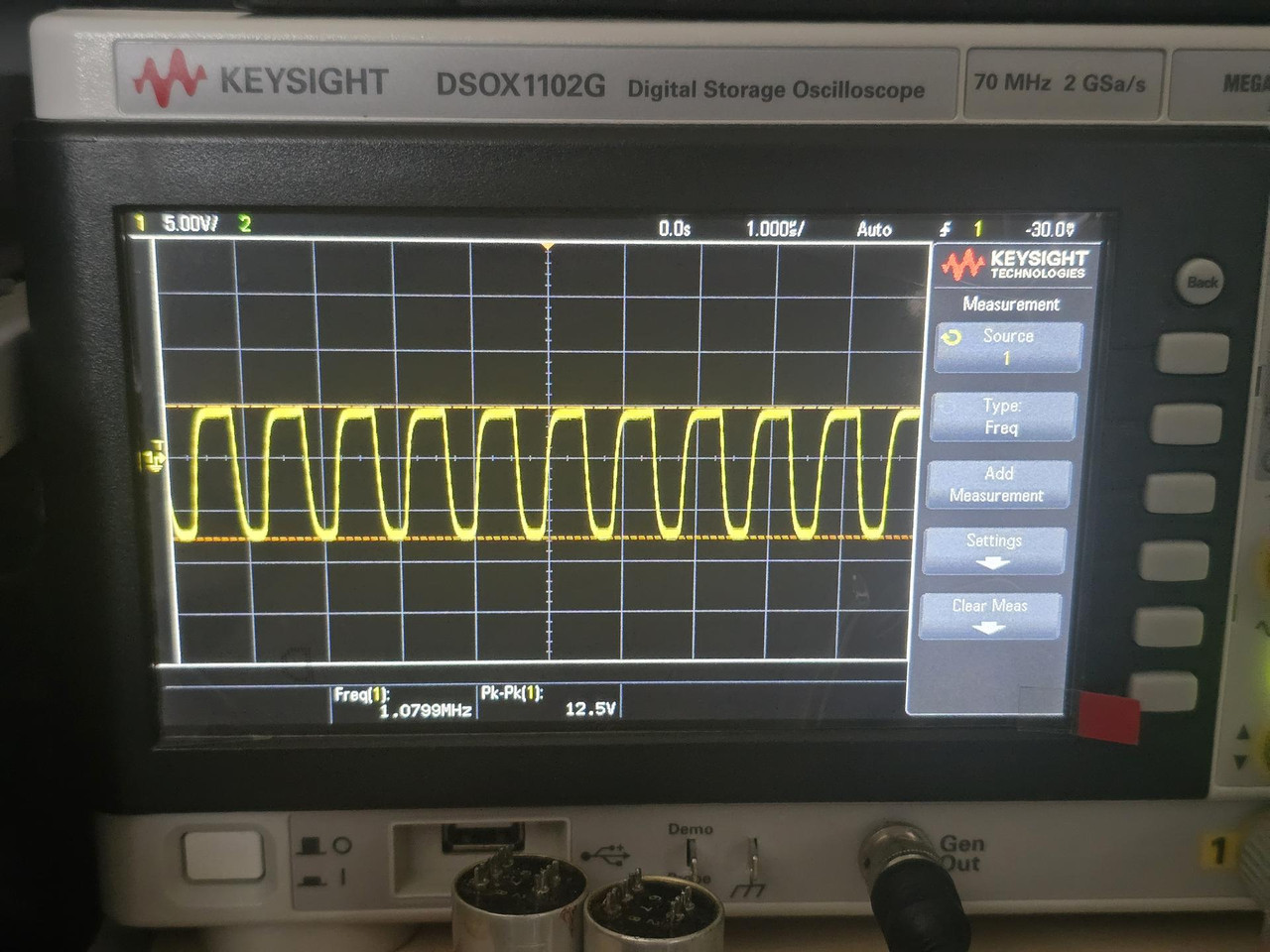

คลื่นสี่เหลี่ยมพอความถี่สูงๆ ไปคล้ายๆครีบปลาฉลาม (เมื่อต่อเครื่องนับความถี่เข้าไป)



(ปลดเครื่องนับความถี่ออก คลื่นดูดีขึ้น แต่ไม่เหลี่ยมสวยๆ ไม่แน่ใจเพราะผมไม่ได้ใส่โหลดเข้าไปหรือเปล่า)

[Aufklarung]

ที่ความถี่ต่ำๆคลื่นออกมาสวยดีครับ

[Aufklarung]

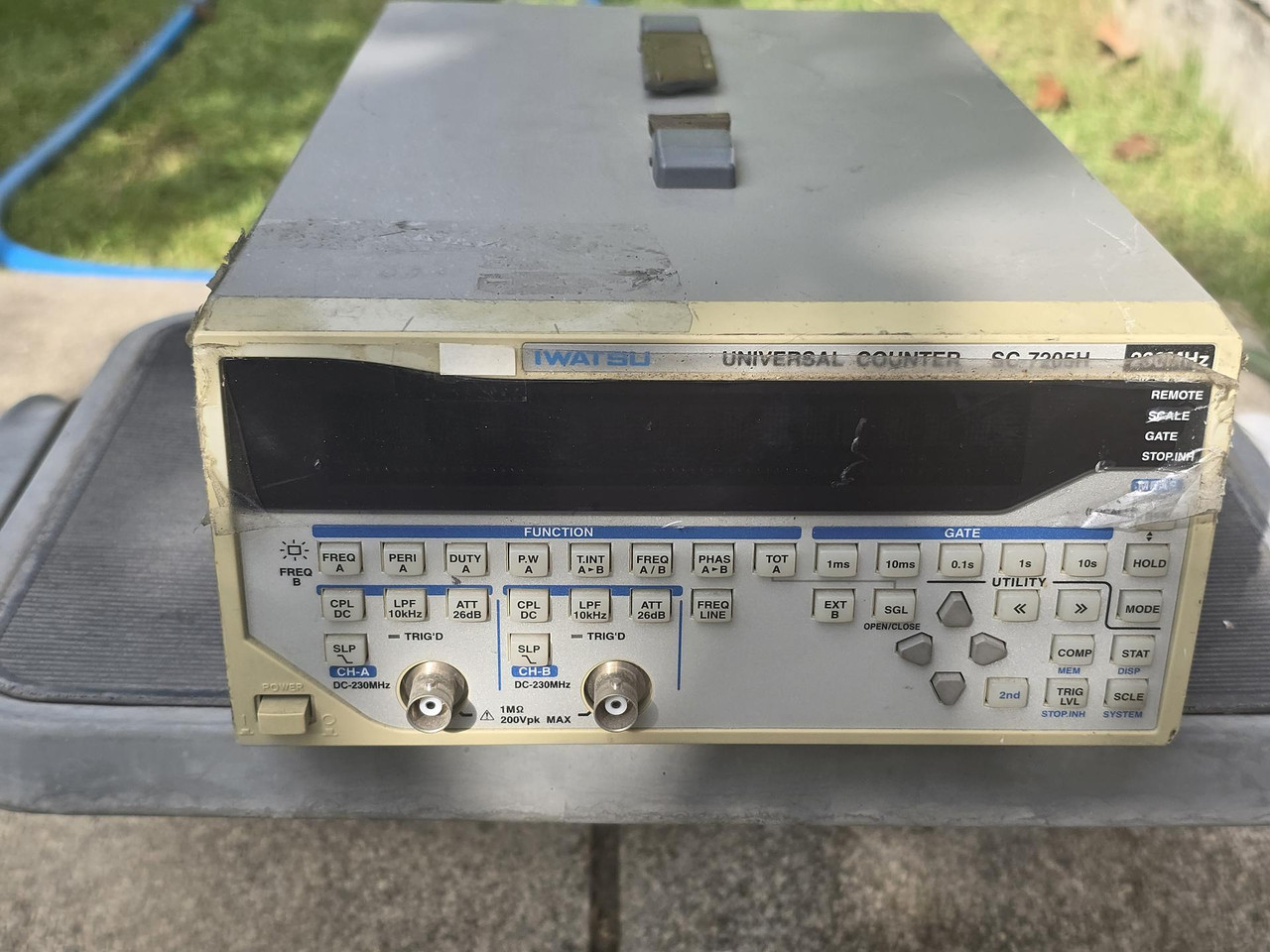

ต่อมาเครื่องนับความถี่ IWATSU SC-7205H

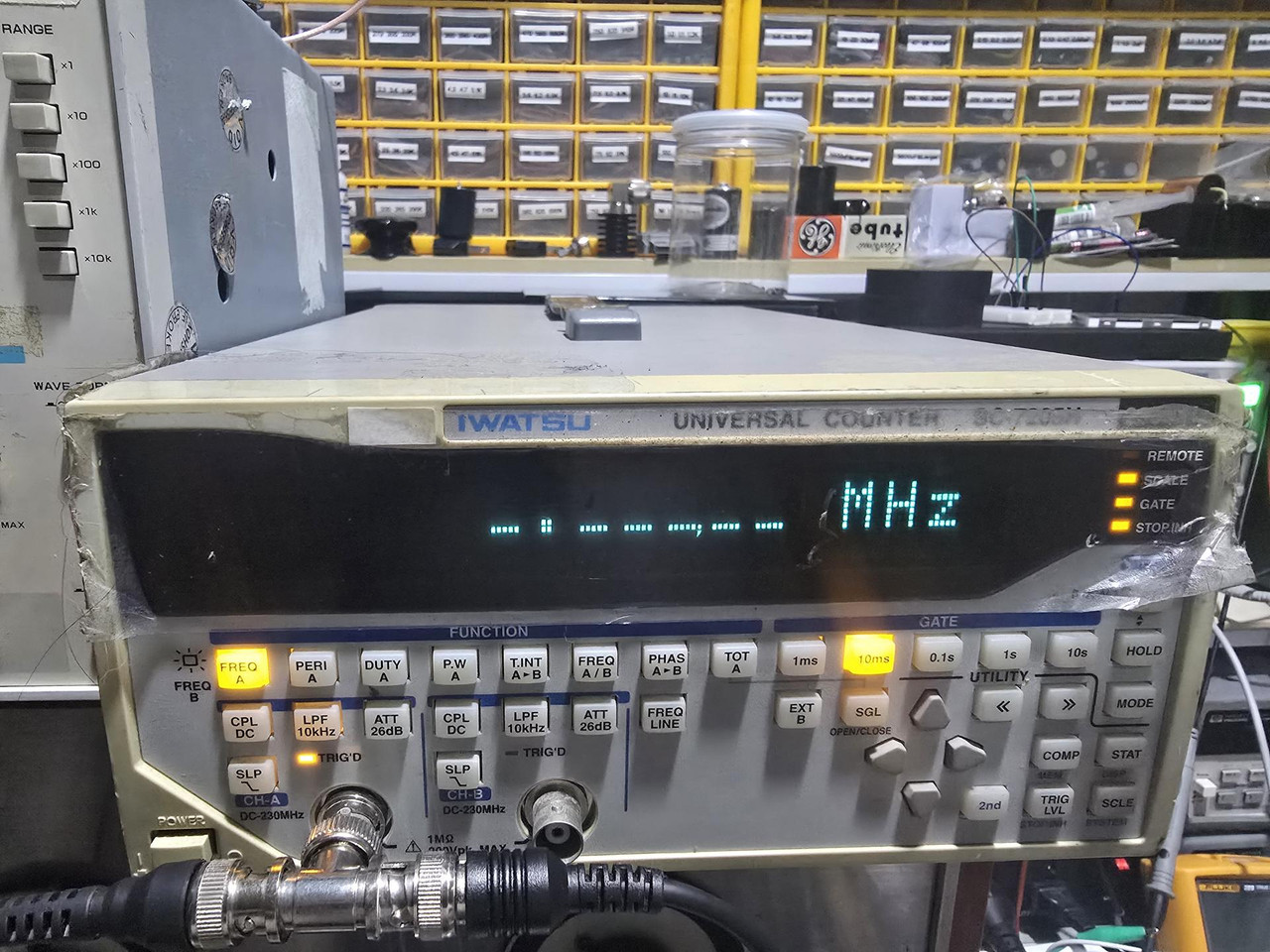

เจอแจ็คพอทเลย ดูคล้ายๆจะทำงานได้ เปิดติด ไฟเกทมีกะพริบแต่ดันไม่แสดงผลการวัด คงต้องขายเป็นซากอย่างเดียว

[Aufklarung]

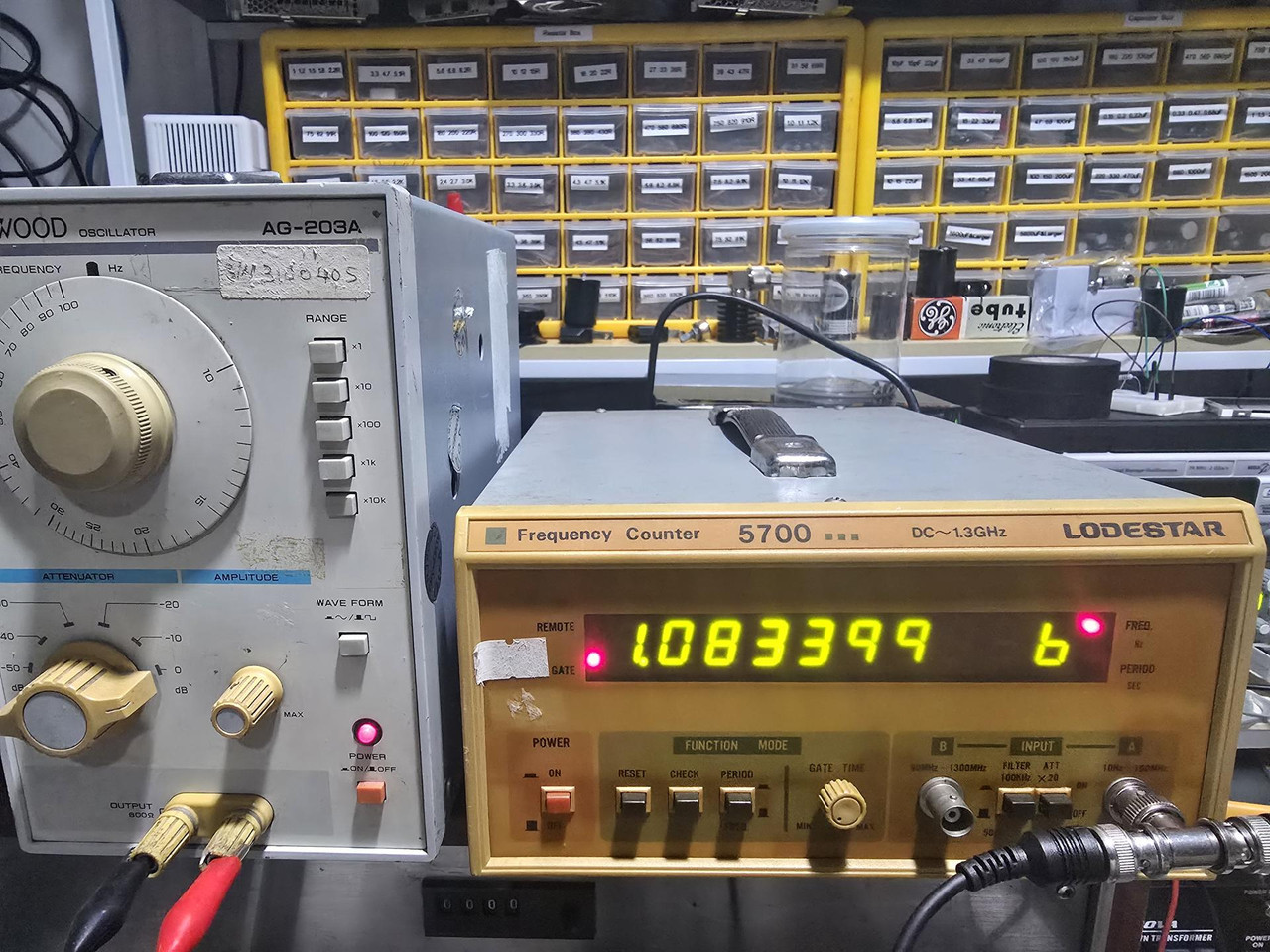

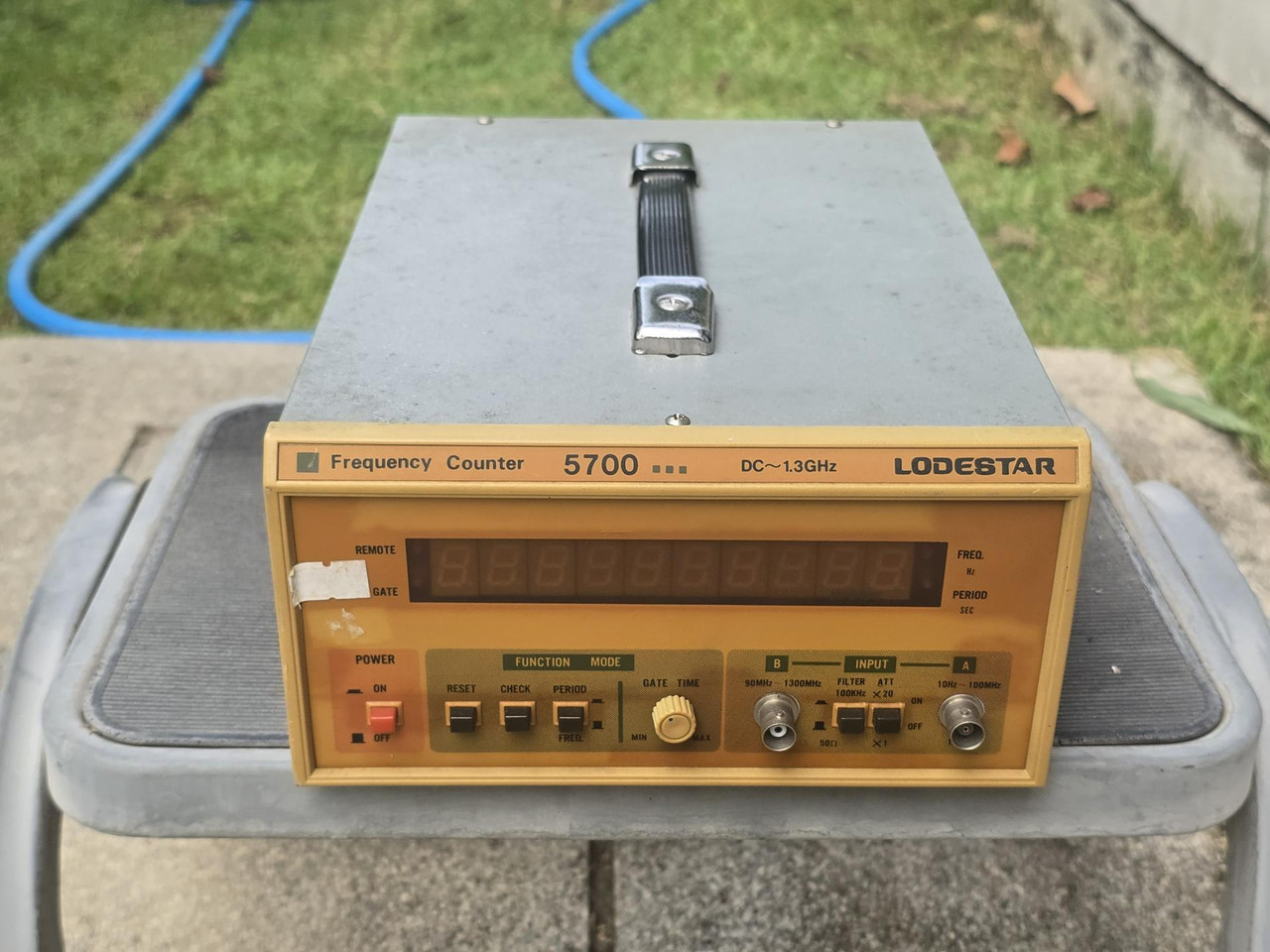

ย้ายมาทดสอบเครื่องยี่ห้อไม่คุ้นแต่สเปคดีที่สุดเพราะวัดได้ถึง 13Ghz LODSTAR 5700

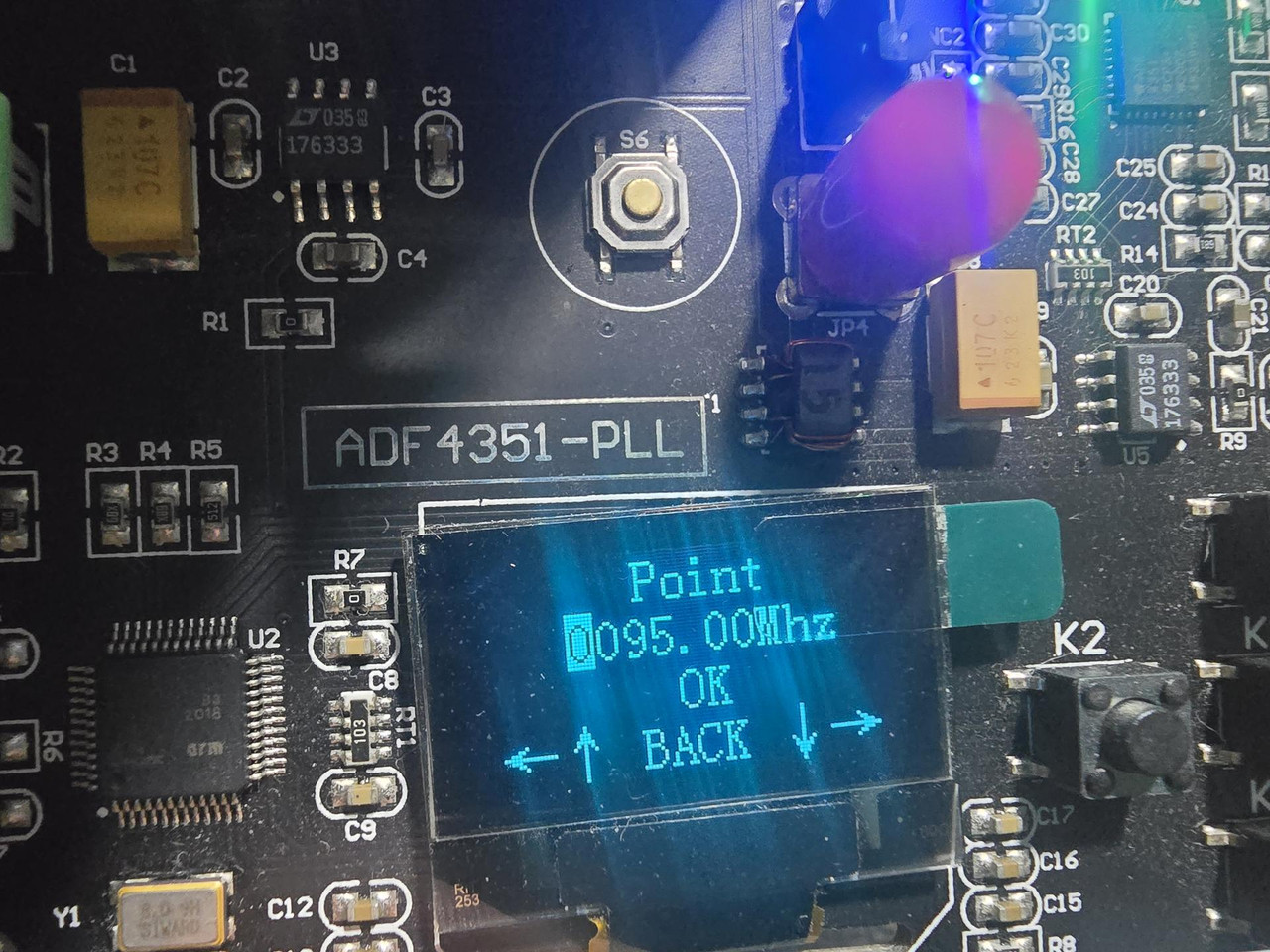

ผมออกมาทำงานได้ดีครับ วัดได้เกินสเปคเสียอีก ที่ความถี่สูงๆ (ช่อง B) คลื่นแอมปลิจูดไม่สูงมากก็วัดได้ (สโคปตัวนี้ไปไม่ถึง วัดได้แค่ 70Mhz เลยโชว์ตัวเลขเทียบไม่ได้) ผมใช้บอร์ด RF Gen ของจีนที่ทำความถี่ได้เกิน 3Ghz มาเป็นต้นทาง

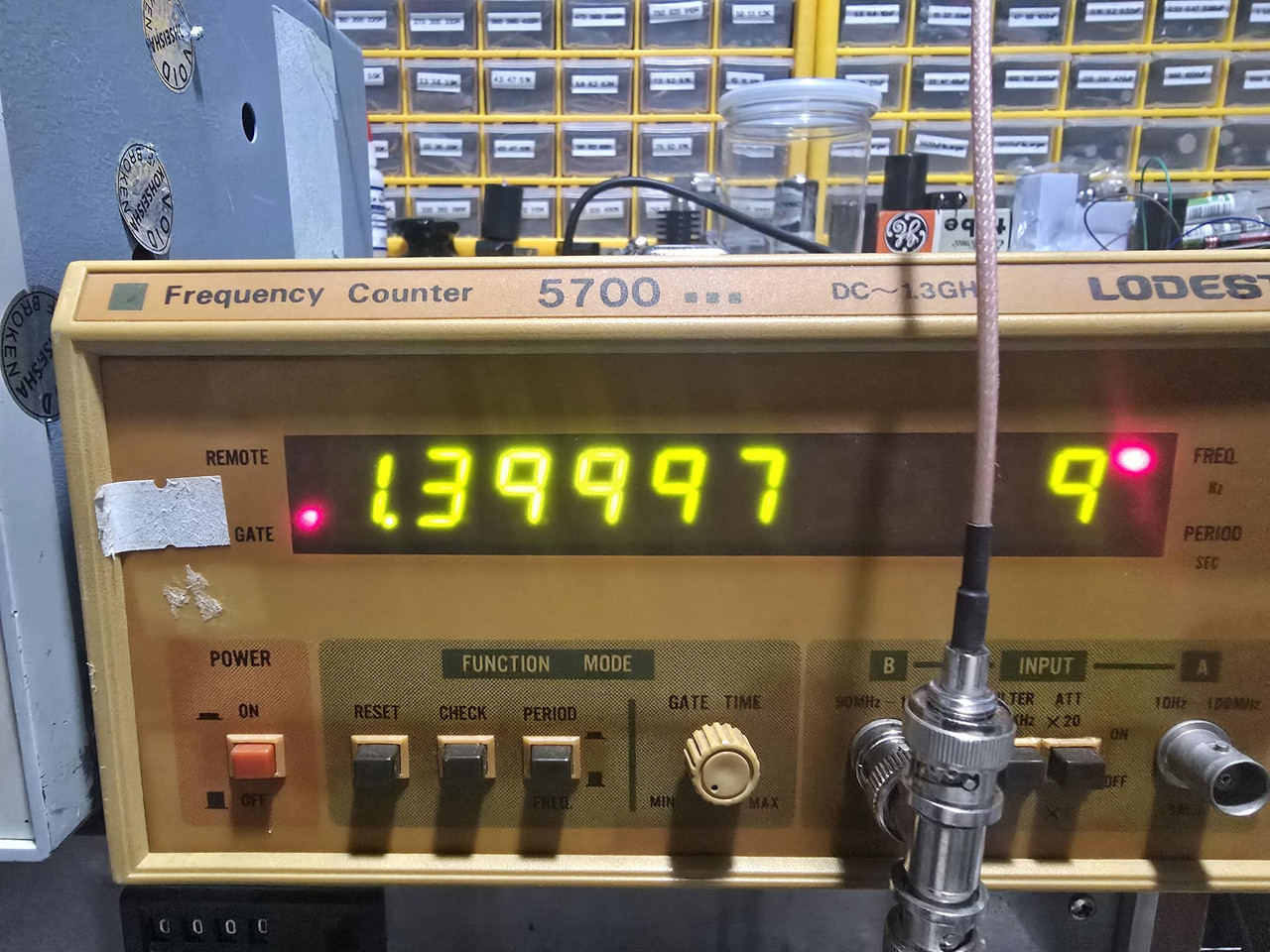

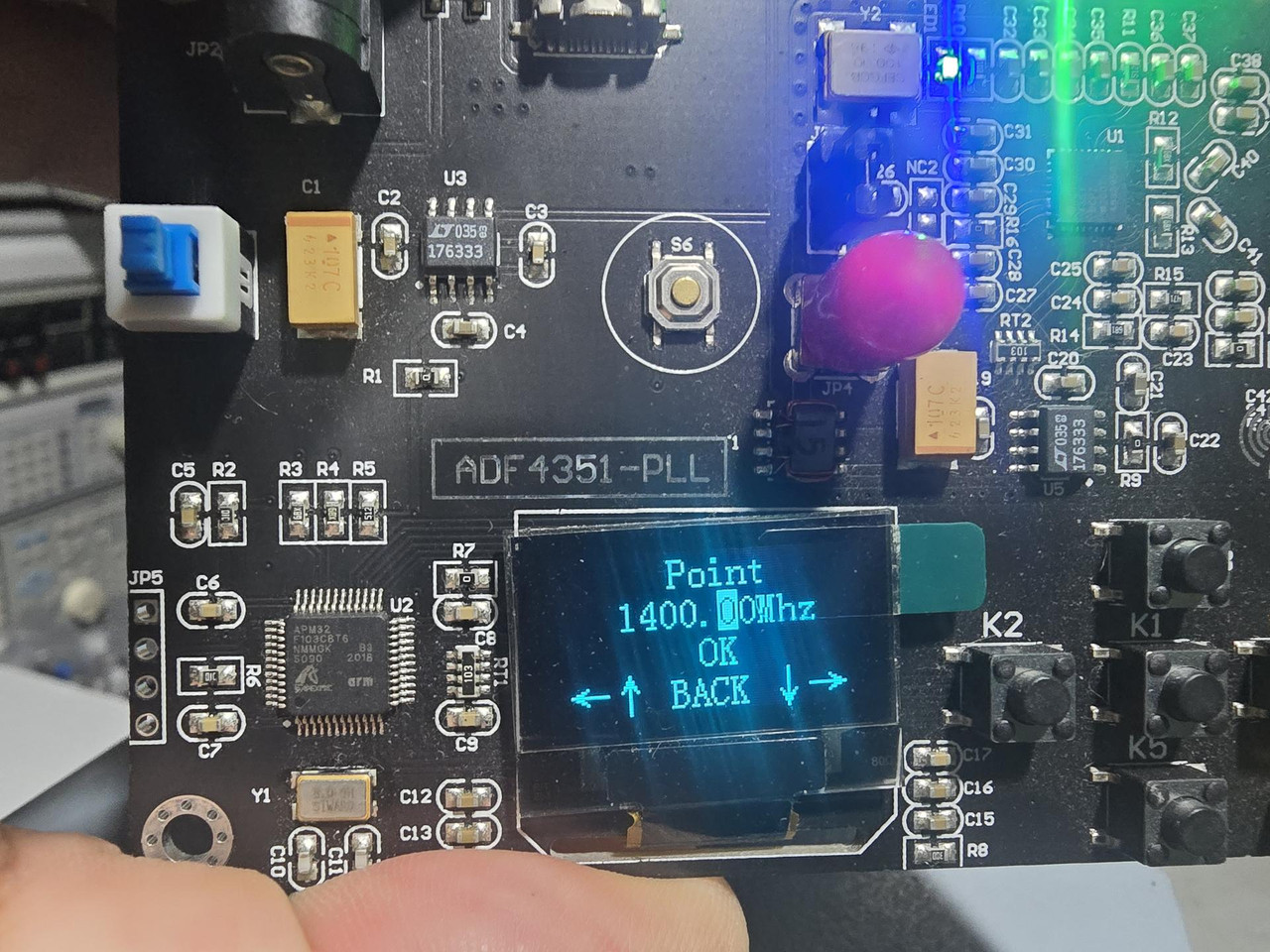

ลองวัดที่ 1.4Ghz ดูครับ

[Aufklarung]

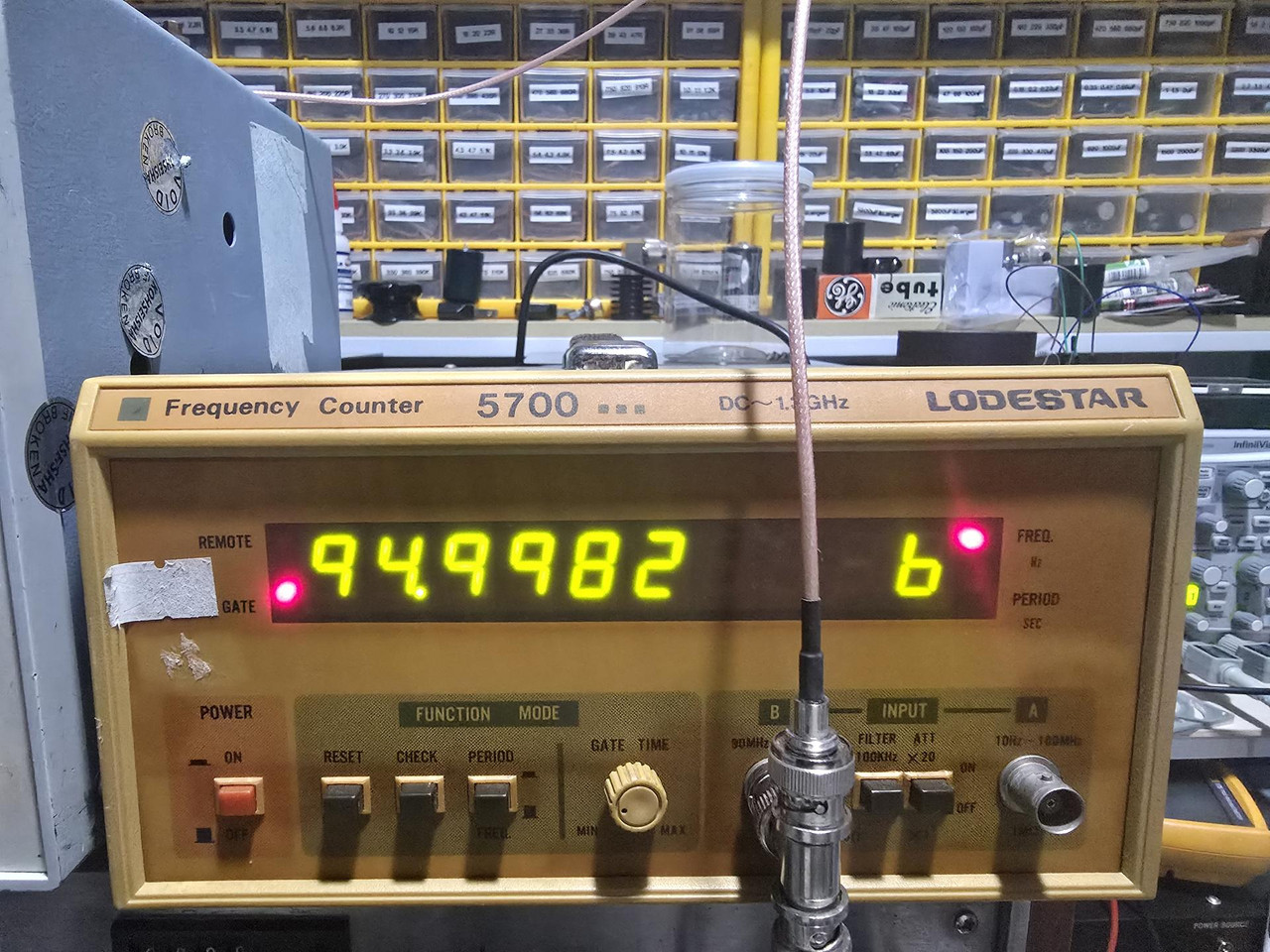

ลองช่อง B ที่ความถี่ต่ำประมาณ 95Mhz ดู

[Aufklarung]

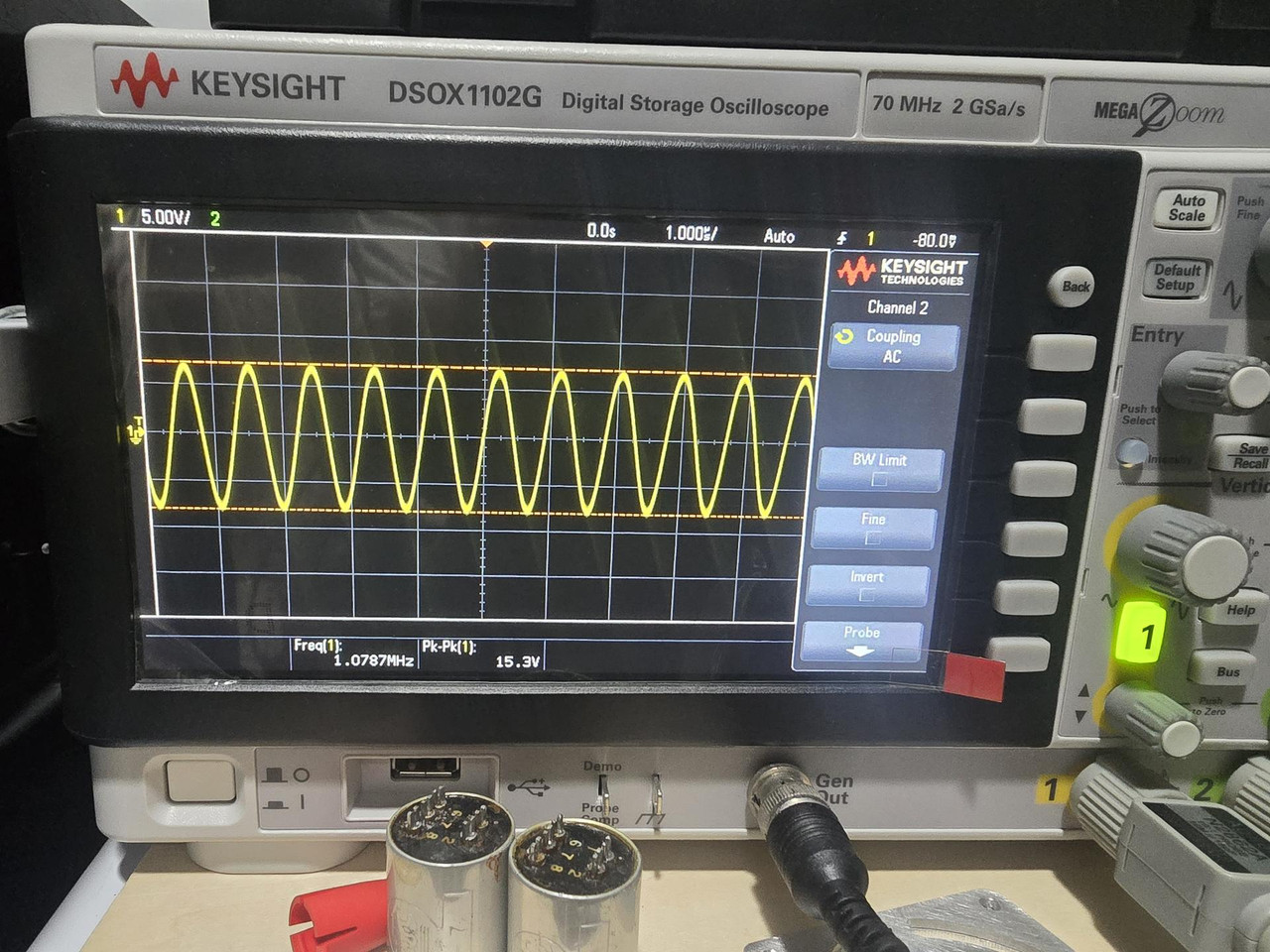

ลองความถี่ต่ำบ้าง การวัดความถี่ต่ำต้องย้าย BNC มาที่ช่อง A พบว่าเครื่องนี้ต้องการแอมปลิจูดสูงพอสมควรถึงจะยอมนับ ยิ่งต่ำมากๆผมปรับไปที่ 15.3Vpp เลยทีเดียว

[Aufklarung]

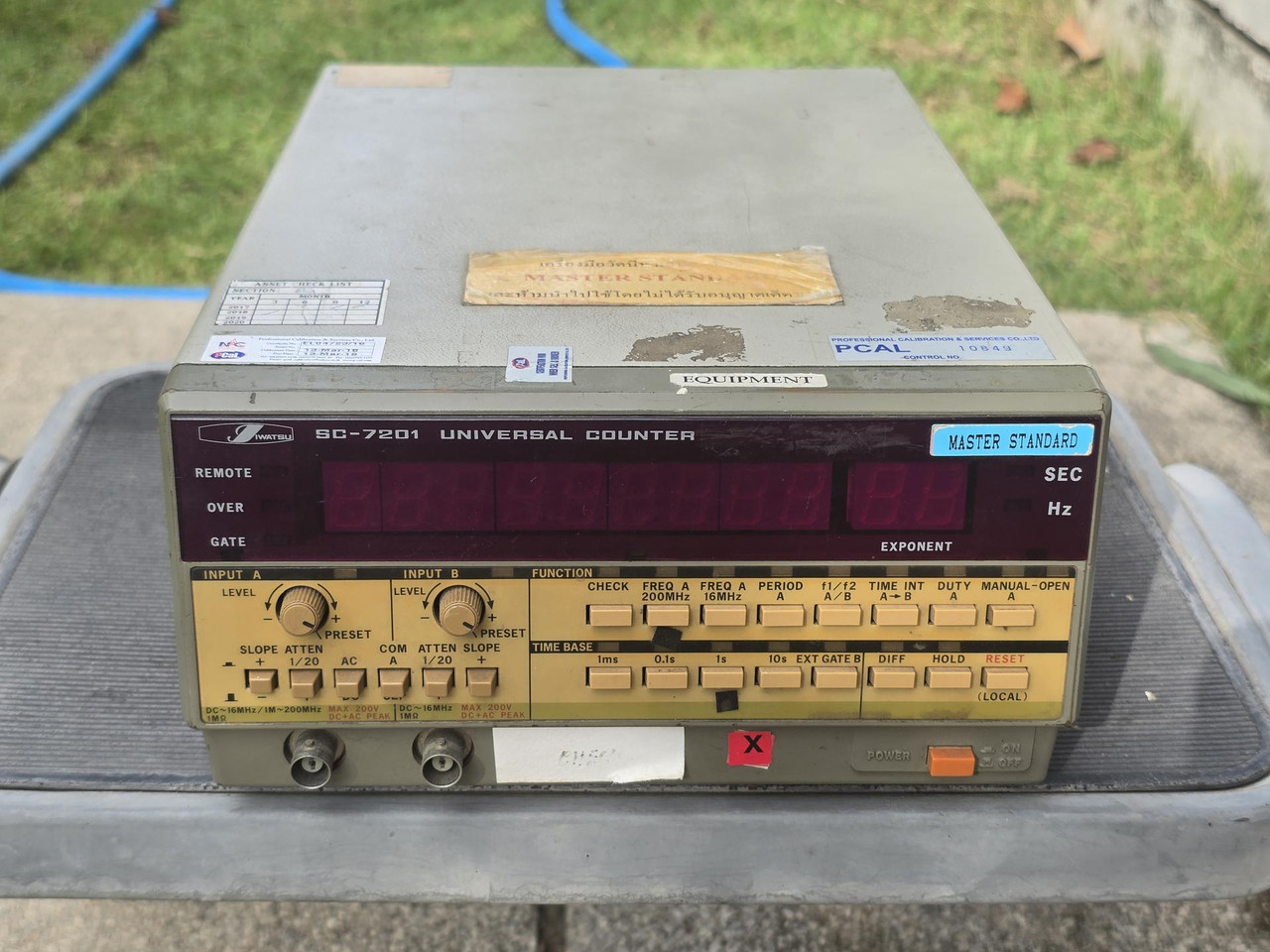

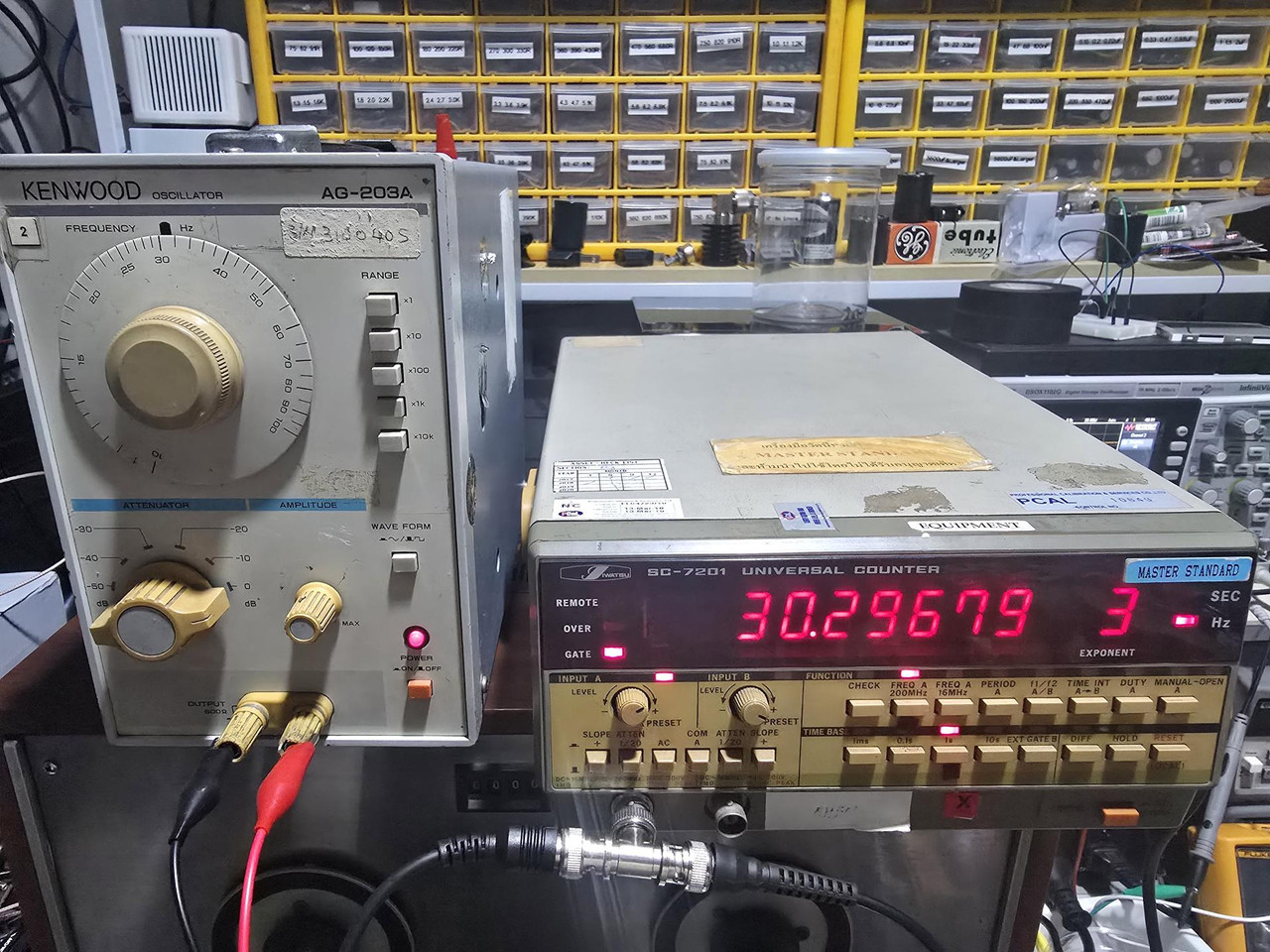

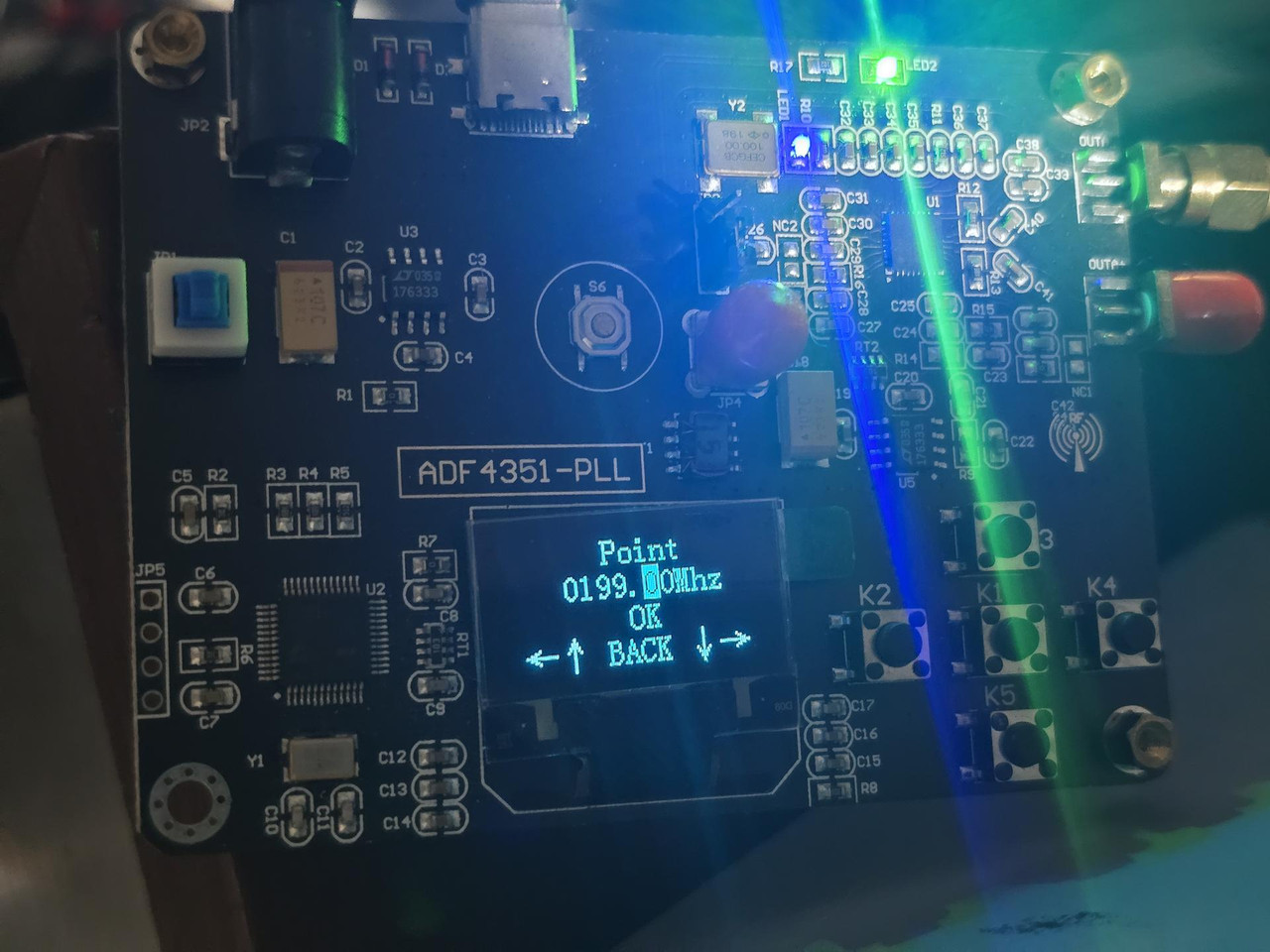

สุดท้ายมาทดสอบ IWATSU SC-7201 กันบ้าง ตัวนี้นับความถี่ได้แค่ 200Mhz ผมเทสแค่ช่อง A อย่างเดียว

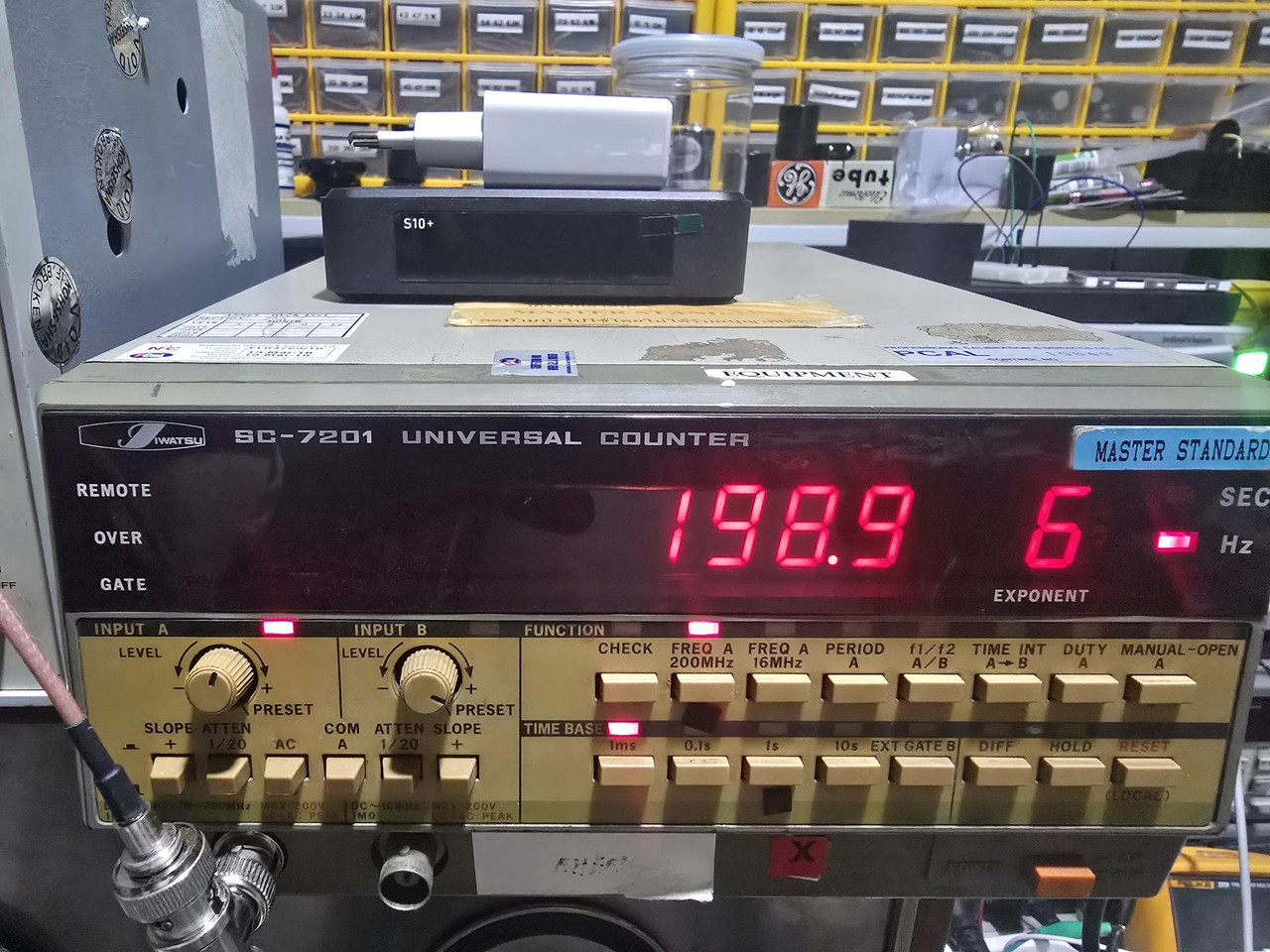

ลอง 199Mhz กันเลย

[Aufklarung]

ลองความถี่ต่ำๆประมาณ 30kHz ก็ใช้ได้ดี



พอดีตอนเทสลืมถ่ายภาพจากสโคปไว้ แต่วัดออกมาก็ตรงดีครับ

NOTE. แต่เครื่องนี้ปุ่มกด Freq16Mhz น่าจะเสียครับ กดแล้วไม่มีผลวัดอะไรออกมาเลย (แสดงเป็น 0 ตลอดเวลา)
