ลองเล่นสนุกกับวงจร Filter

[Aufklarung]

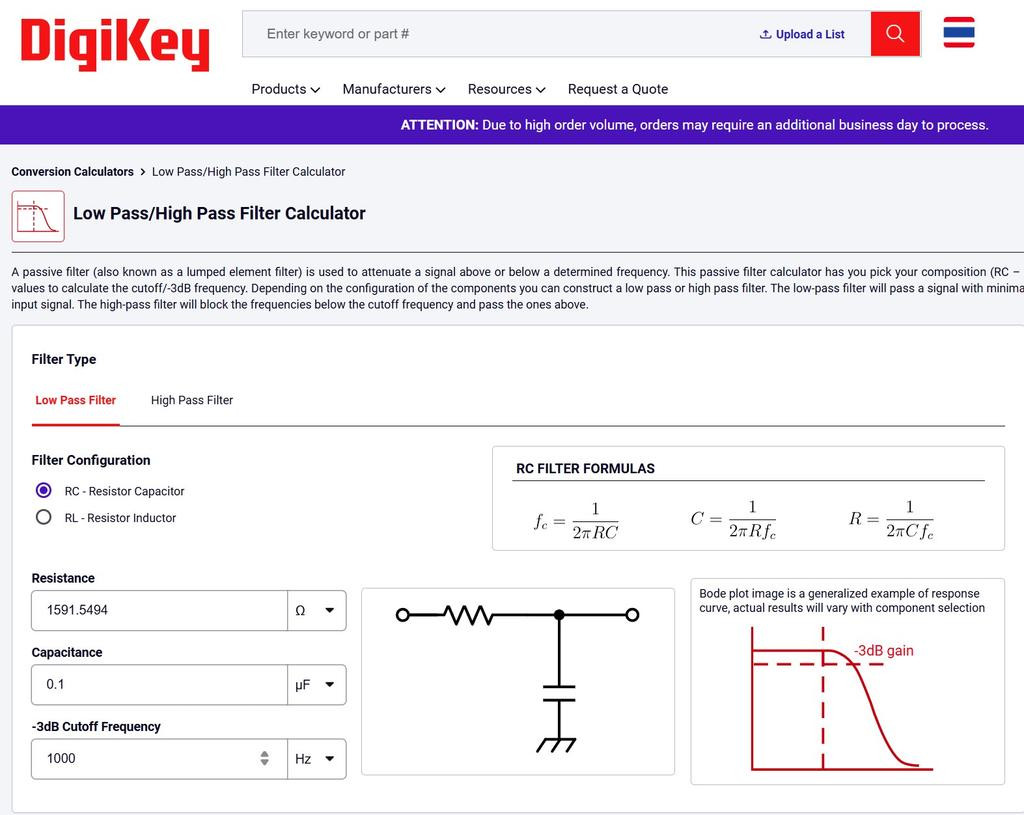

อันแรก Low Pass Filter ลองใช้โปรแกรมคำนวน Online ซึ่งมีหลายที่ ผมใช้ของ DigiKey

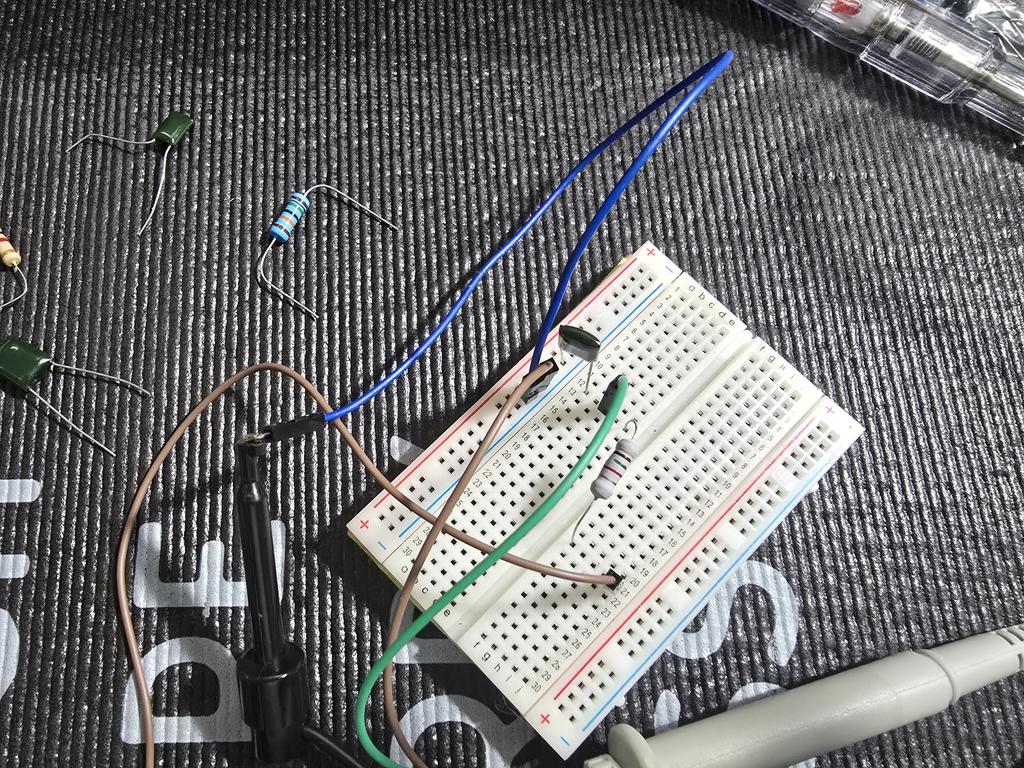

ต่อได้แบบนี้ ง่ายๆ

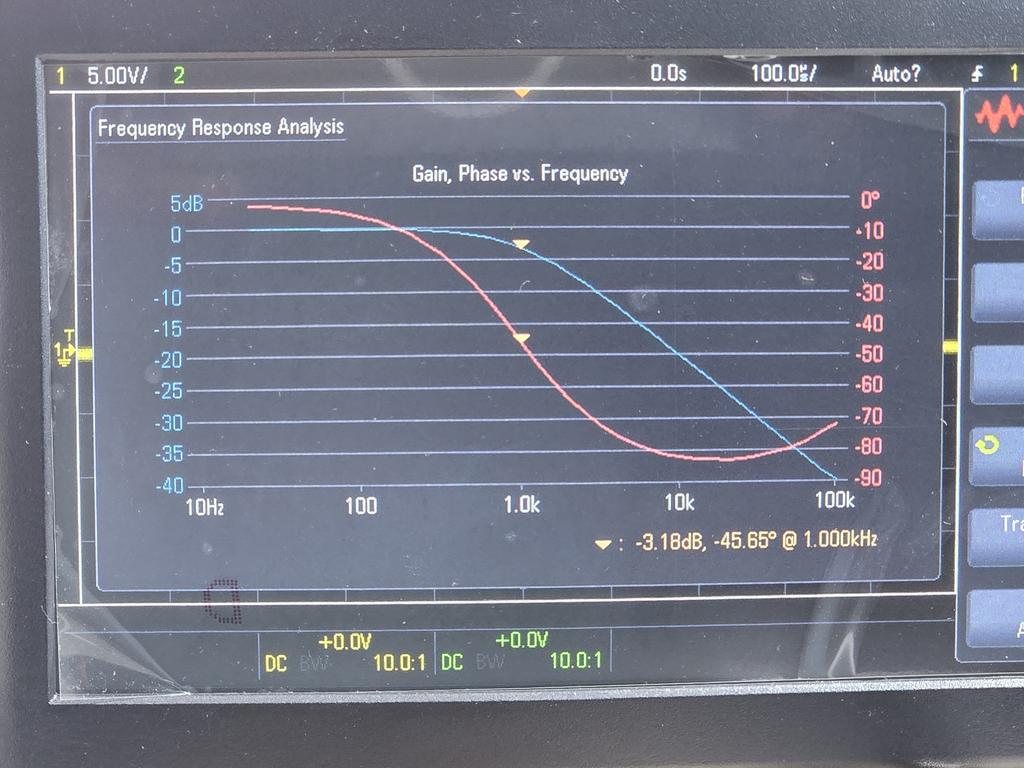

ผลที่ได้ก็ใกล้เคียงกับที่คำนวน (พอดีตัว FRA สเกลมันเป็นแบบ Log เลยเอา Marker ไปตรงความถี่ที่คำนวนตรงๆไม่ได้ครับ)

[Aufklarung]

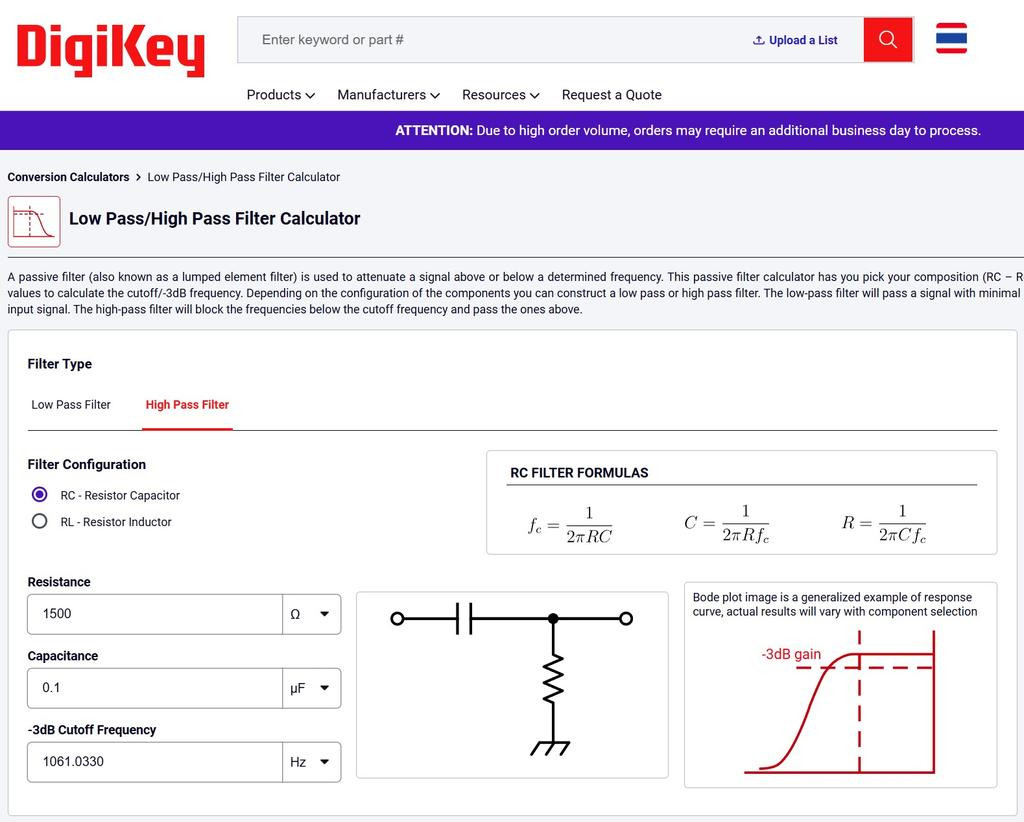

ลอง High Pass Filter ดูบ้าง

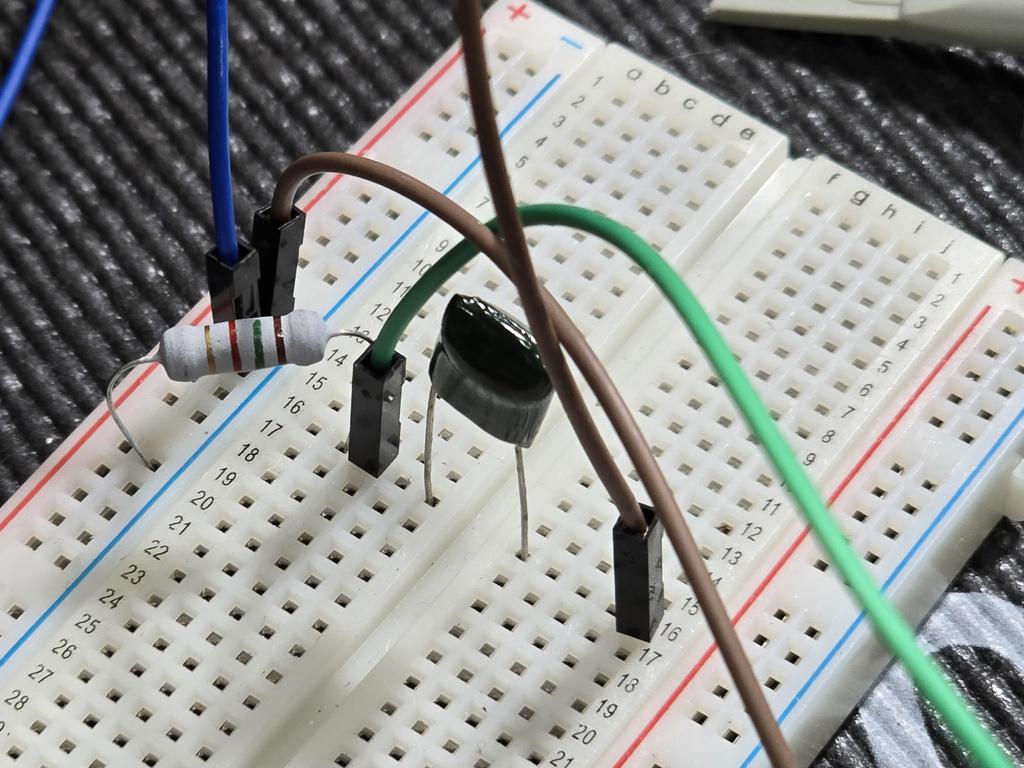

ต่อแบบนี้

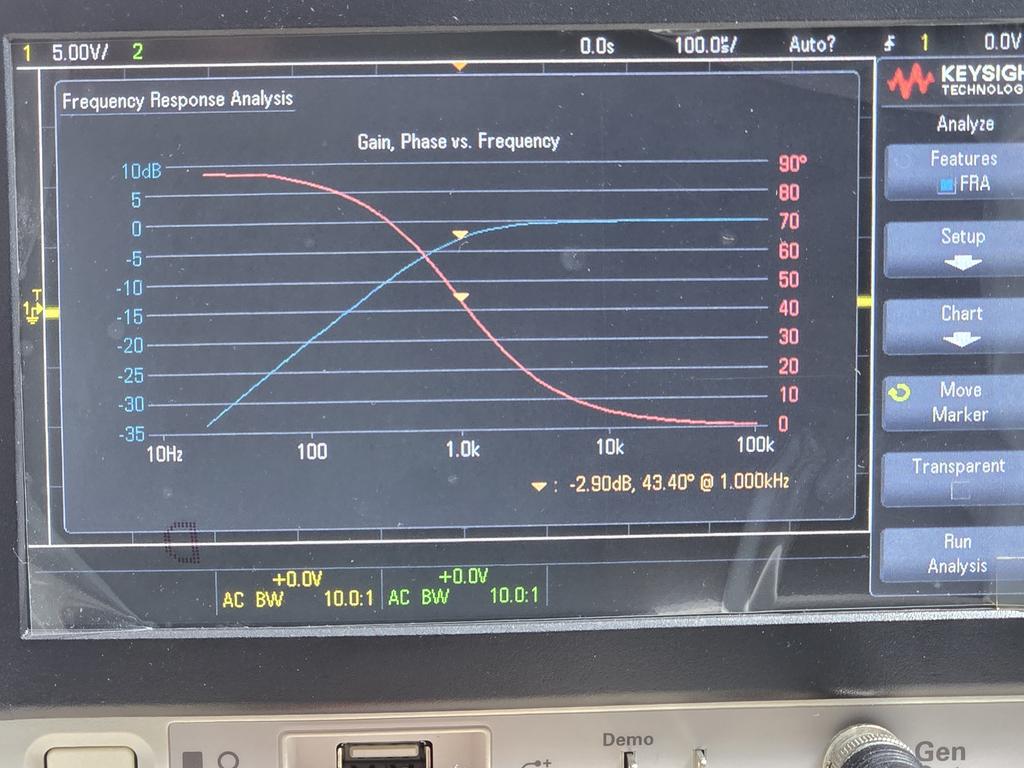

ได้ผลแบบนี้ครับ



NOTE. ส่วน Band Pass Filter ไม่ได้ทดลองไว้ แต่หลักๆคือการนำเอา Filter High Pass ความถี่นึง สมมุติว่าเป็น f1
ไปต่อเข้ากับ Low Pass อีกความถี่ (f2) ที่จุดตัดสูงกว่าความถี่แรกครับ (f2 > f1) จะได้ Band เริ่มที่ความถี่ f1 ไปจนถึงความถี่ f2
ลองต่อกันดูนะครับ

ปล. อีเลคโทรนิคส์ลงหม้อมา 25 ปี++ แล้ว เพิ่งขุดมาได้ทีละอย่าง บางอันก็จำหลักการแทบไม่ได้แล้ว
