แกะกล่องทดสอบ VI Curved Tracer NI-210SC จาก AliExpress

[Aufklarung]

ผมมี Curved Tracer หรือ Component Tester แบบนี้อยู่สองเครื่อง อีกเครื่องต้องใช้สโคป

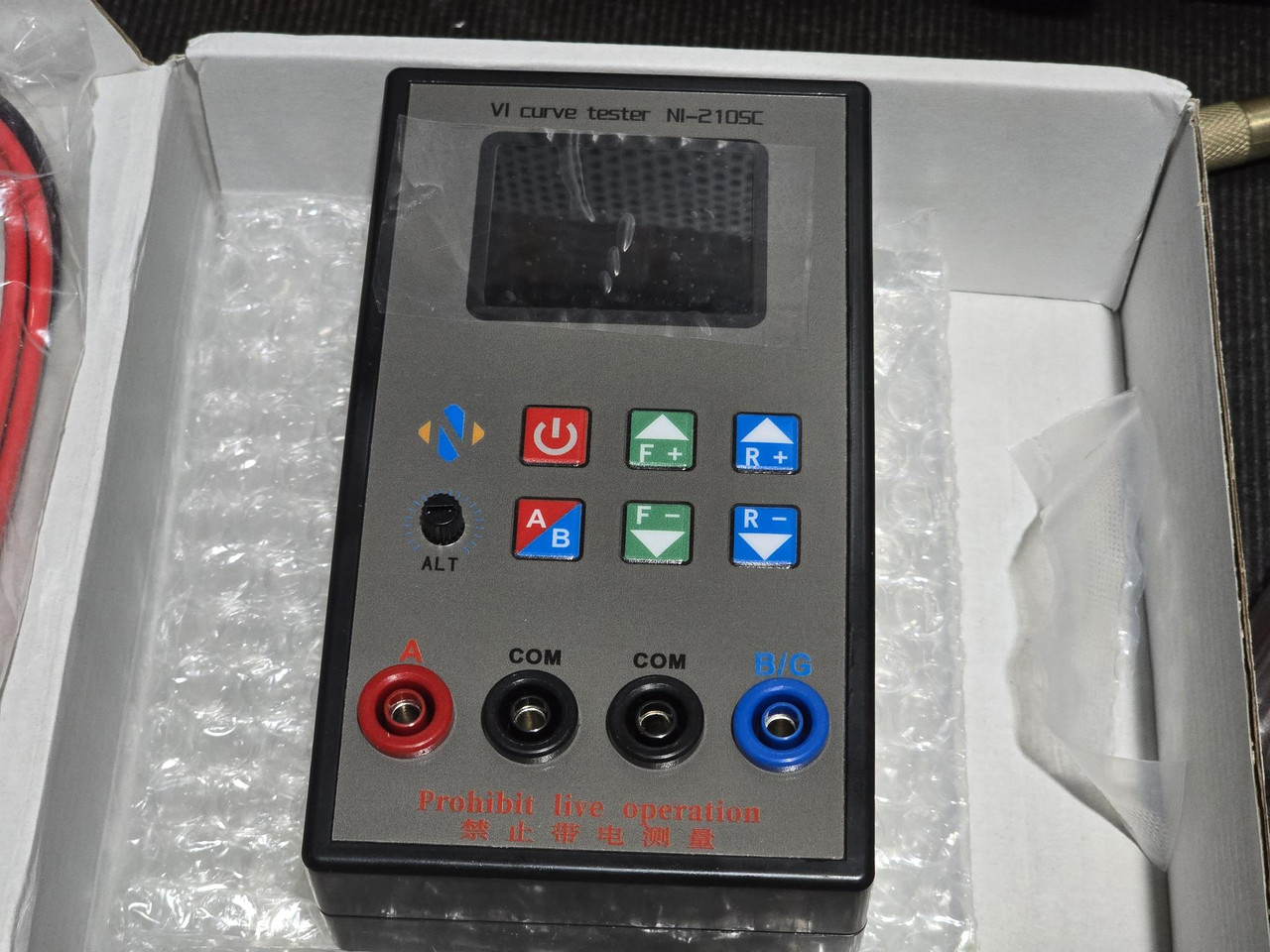

ส่วนตัวนี้เพิ่งซื้อมาไม่นานเป็นรุ่นที่มีจอภายในใช้งานสะดวกกว่า เป็นรุ่น NI-210SC เชื่อว่ามีหลายๆ
คนเล็งตัวนี้อยู่ ซึ่งผมเพิ่งลองใช้ดูวันนี้พบว่าสะดวกพอสมควรไม่ต้องต่อสายยุ่งยากแต่คุณสมบัติอาจจะ
ไม่เท่าพวกรุ่นใหญ่

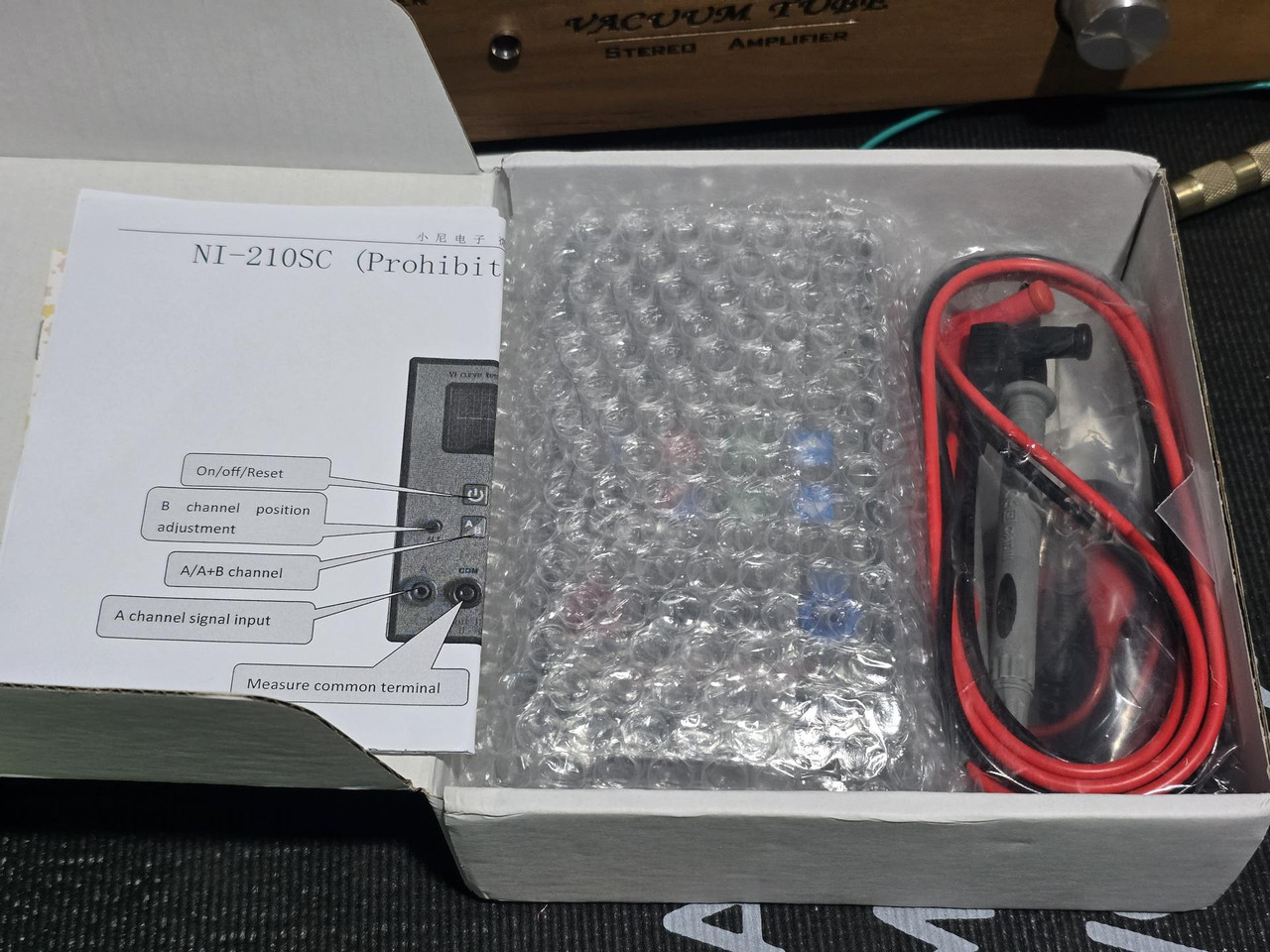

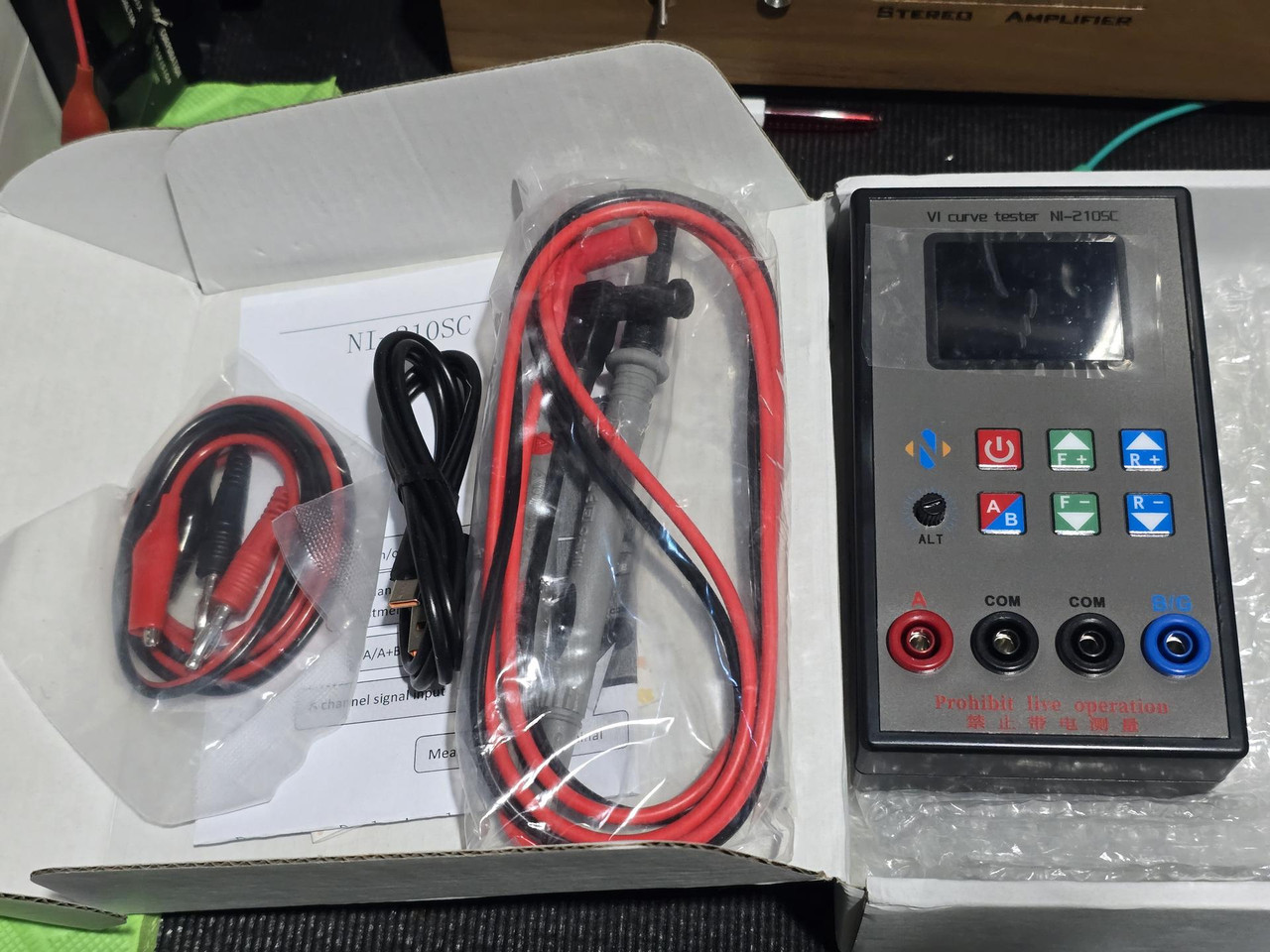

แกะกล่องออกมา มีตัวเครื่องและสายสองชุด สายชาร์จ USBC อีกหนึ่งชุด

[Aufklarung]

ของที่ให้มา

[Aufklarung]

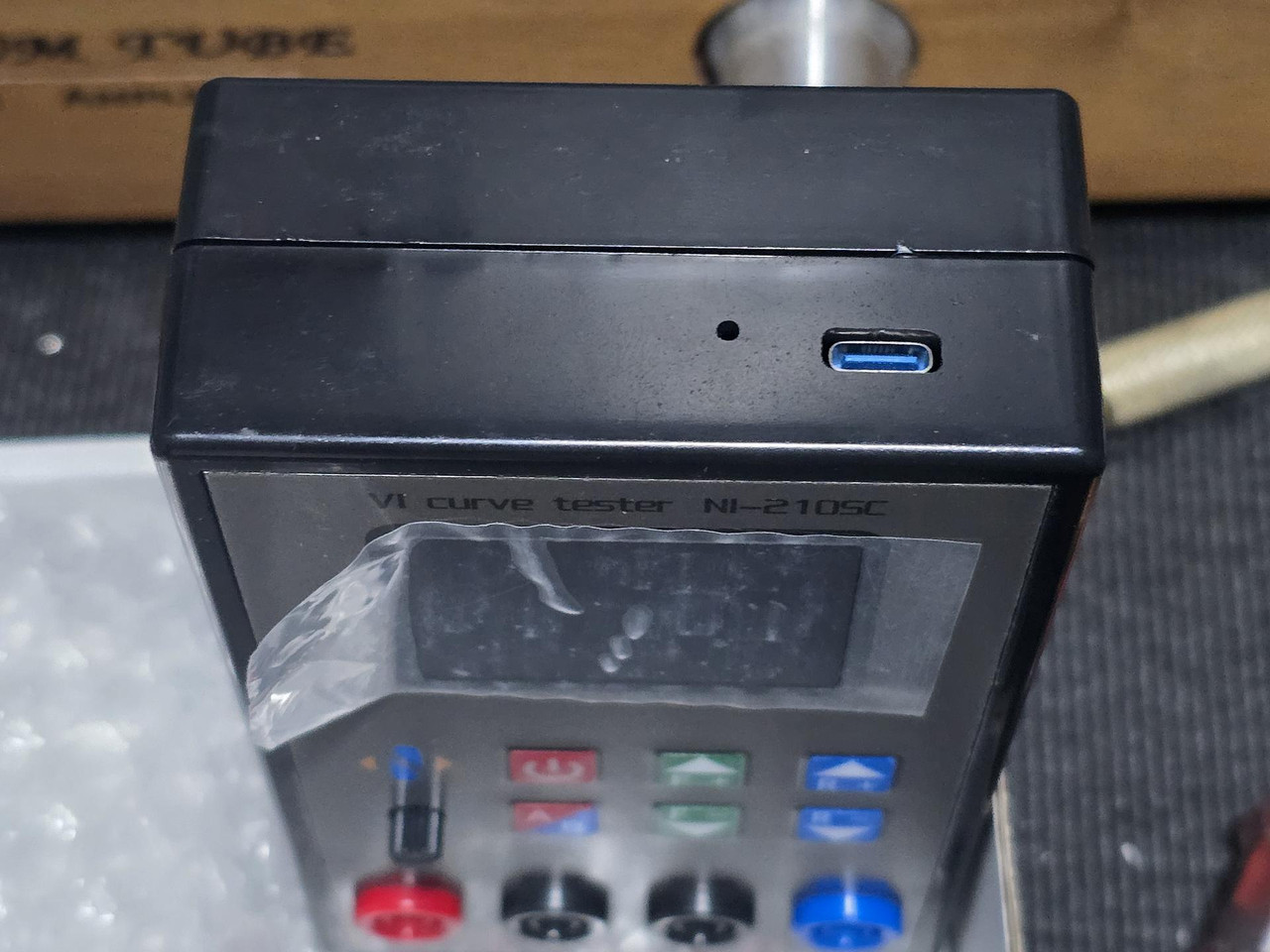

ด้านบนมีจุดชาร์จ USBC

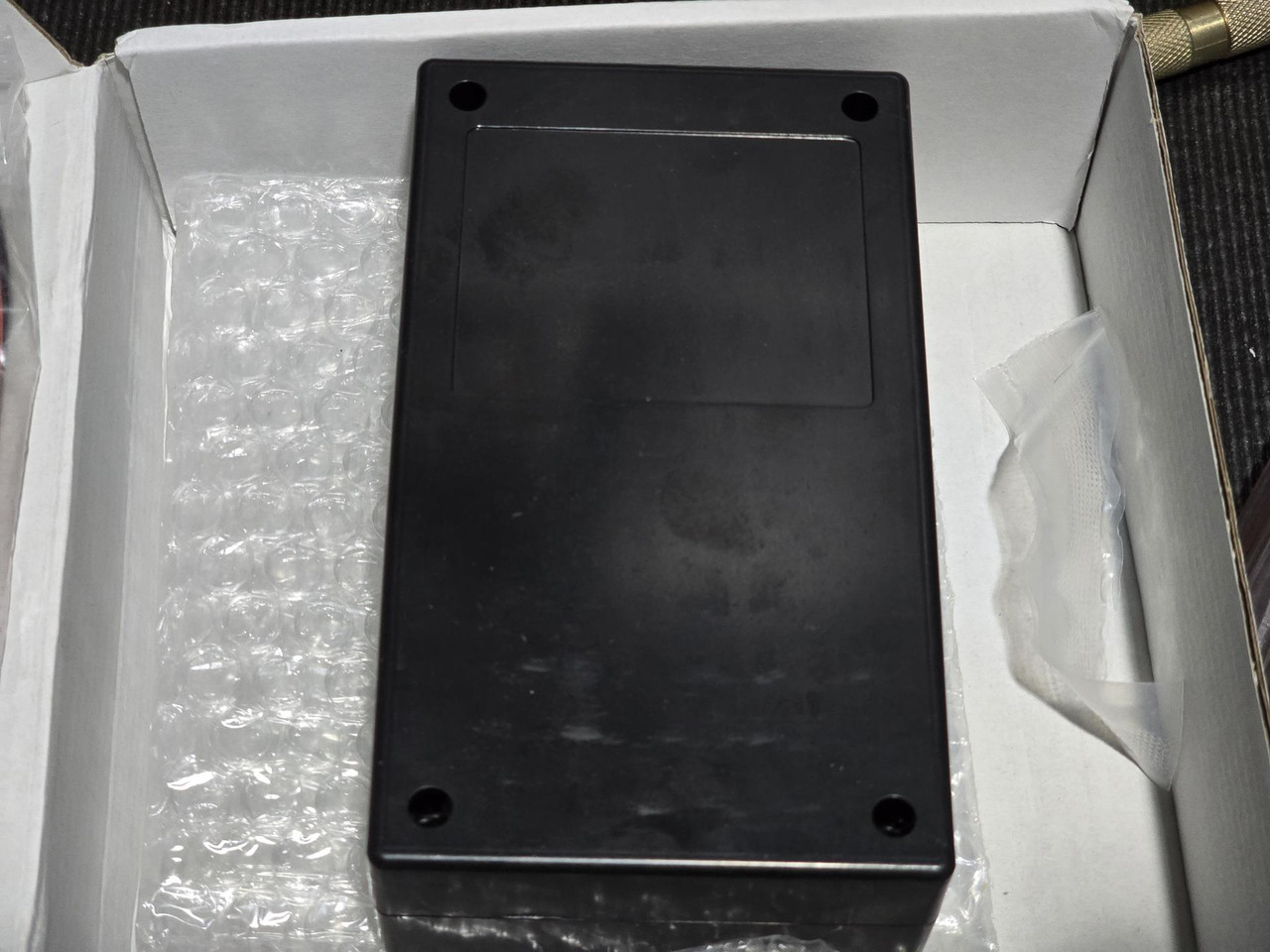

ด้านหลังไม่มีอะไรเลย

[Aufklarung]

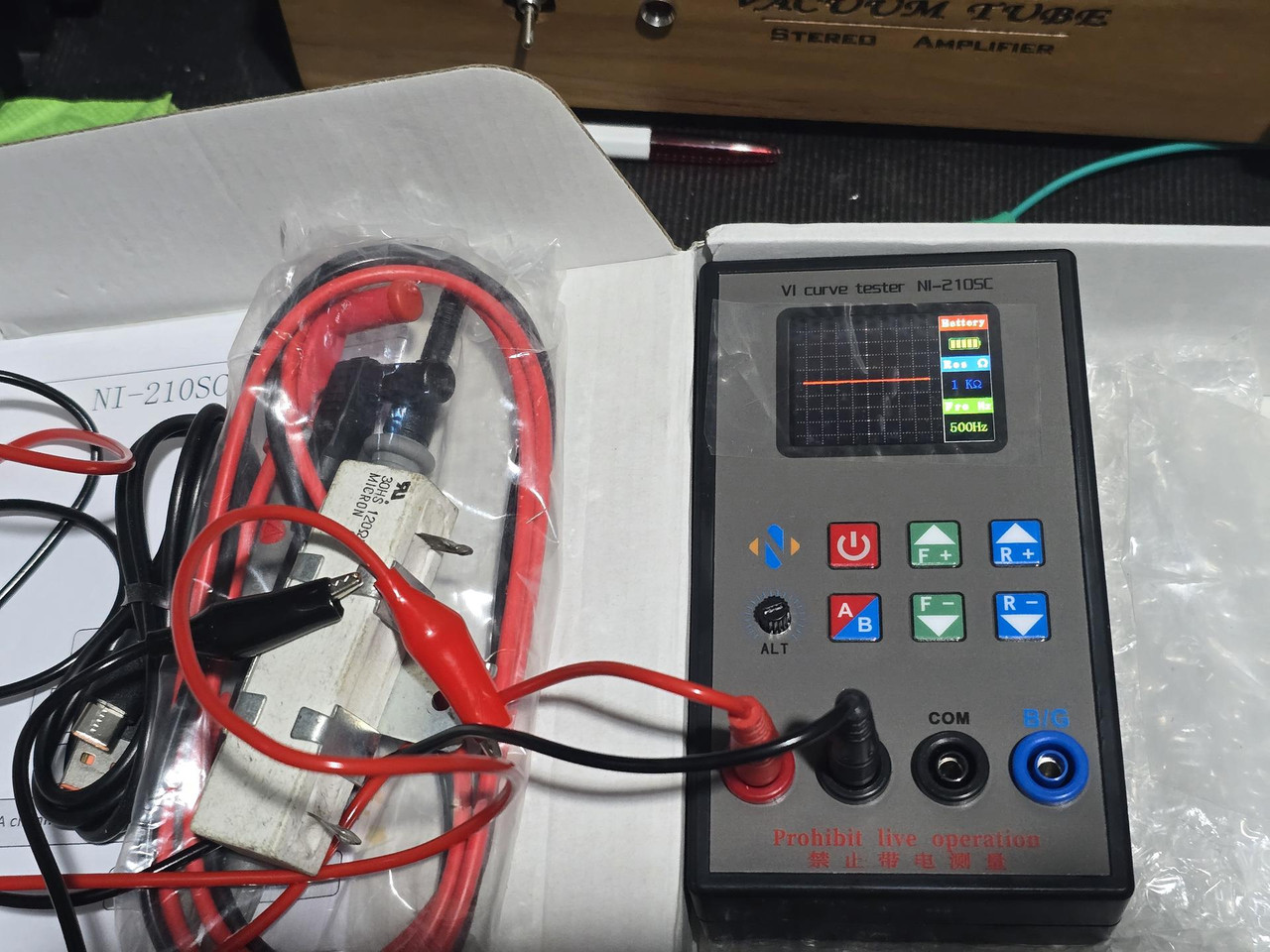

ลองเปิดเครื่องดู

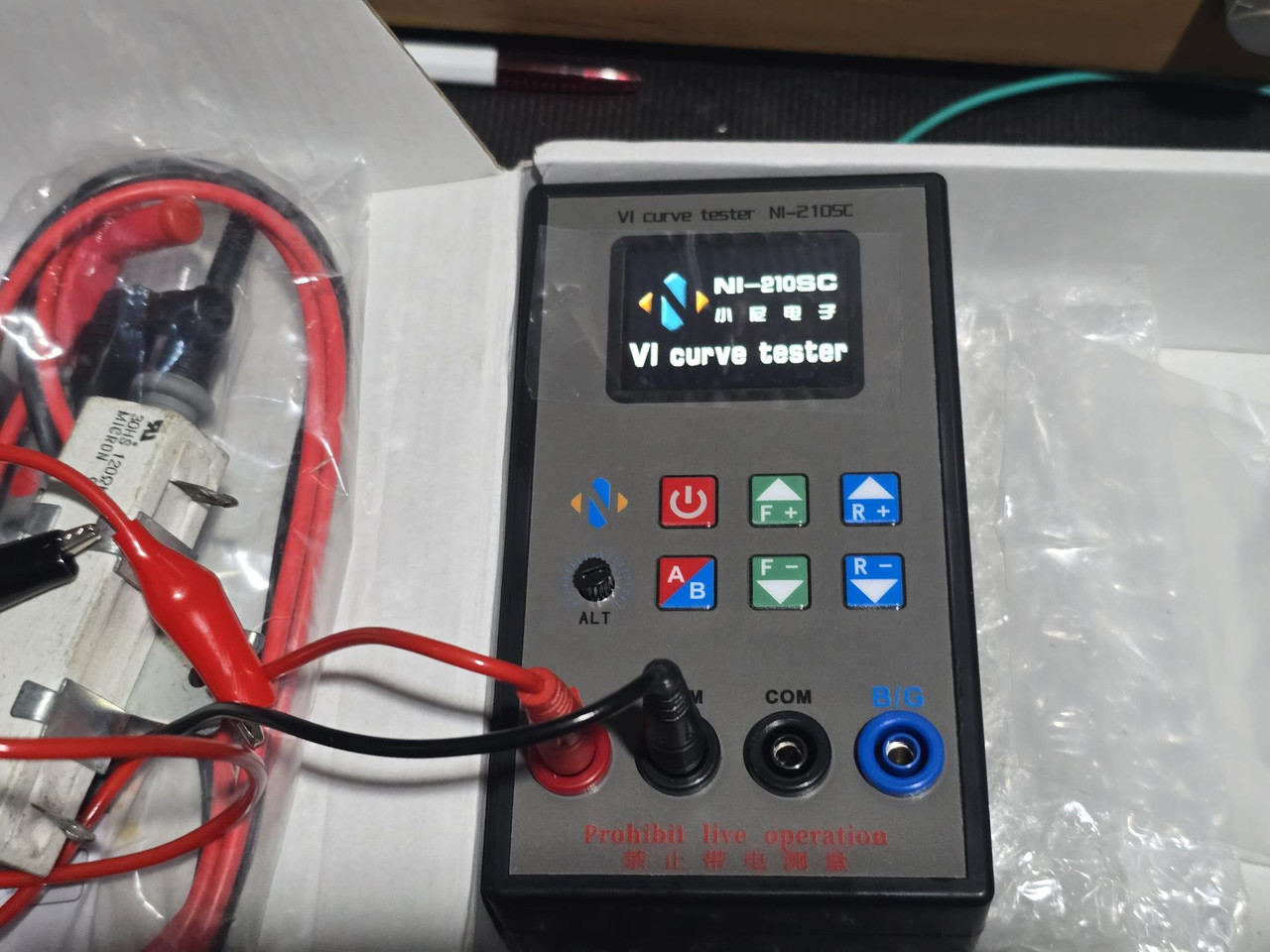

บูตเสร็จเป็นแบบนี้

[Aufklarung]

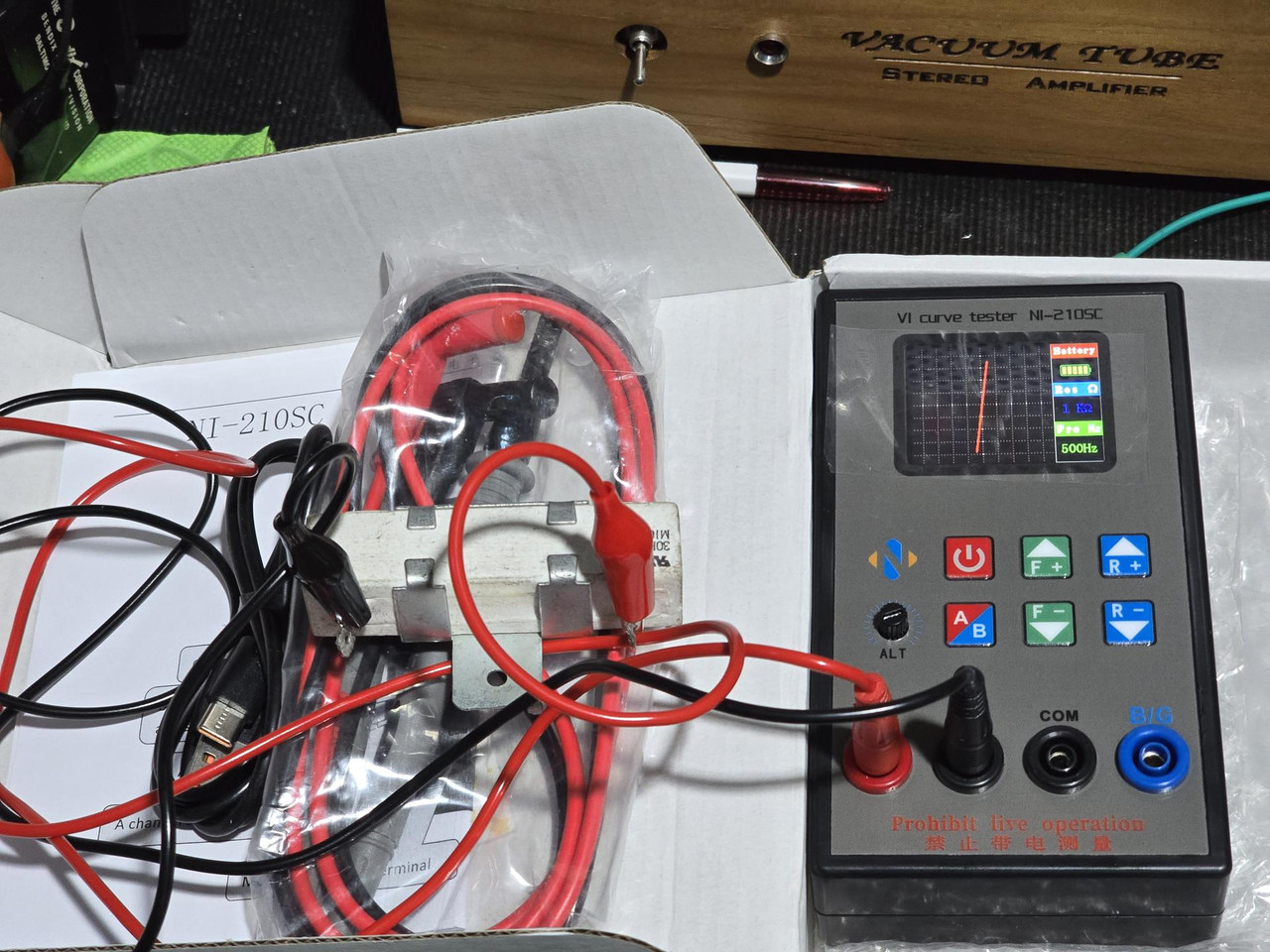

ลองวัดตัวต้านทาน 120 Ohm

[Aufklarung]

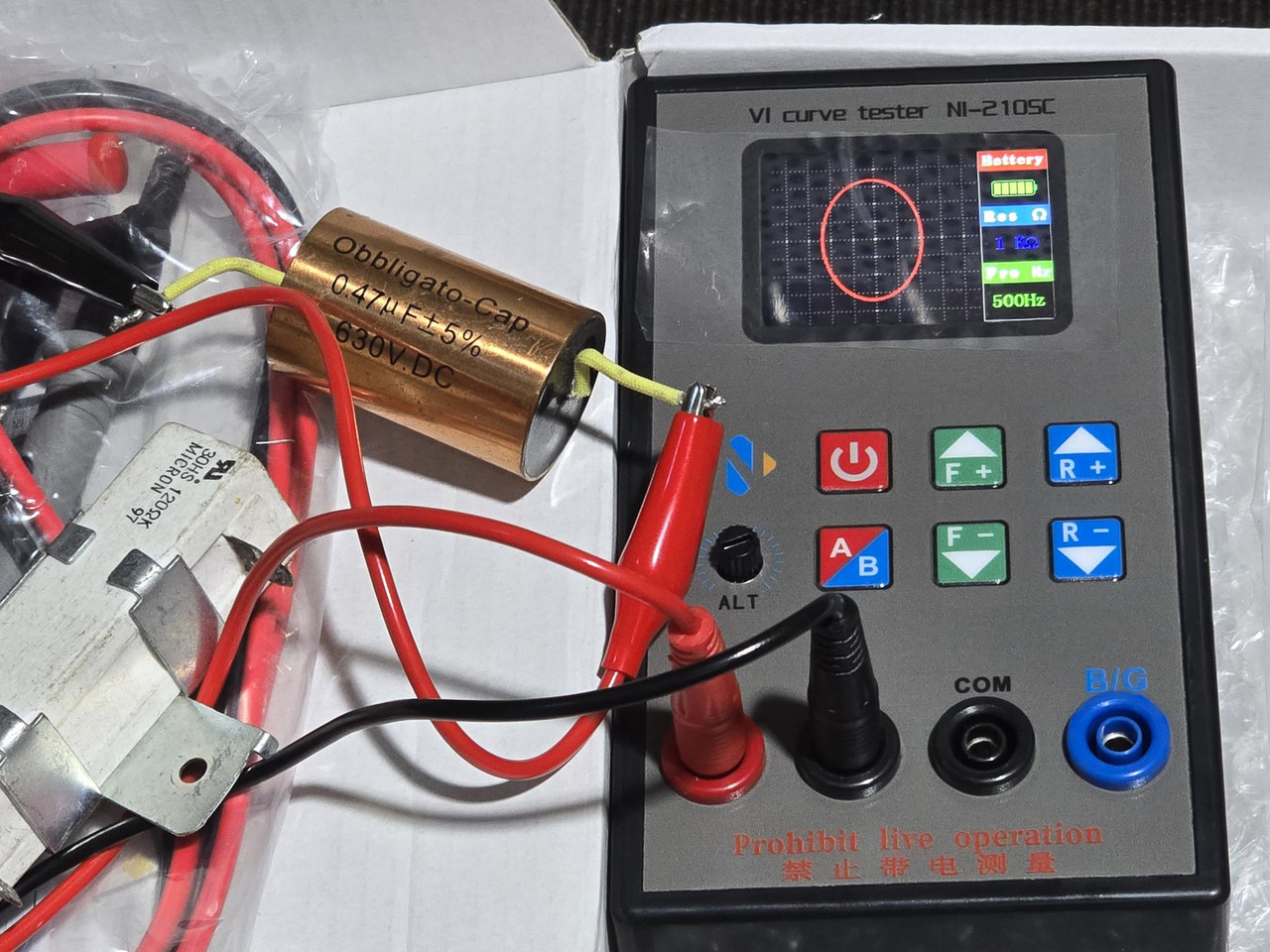

ลองวัด C 0.47uF ดูบ้าง ต้องปรับความถี่ไปมารูปถึงจะดูชัด

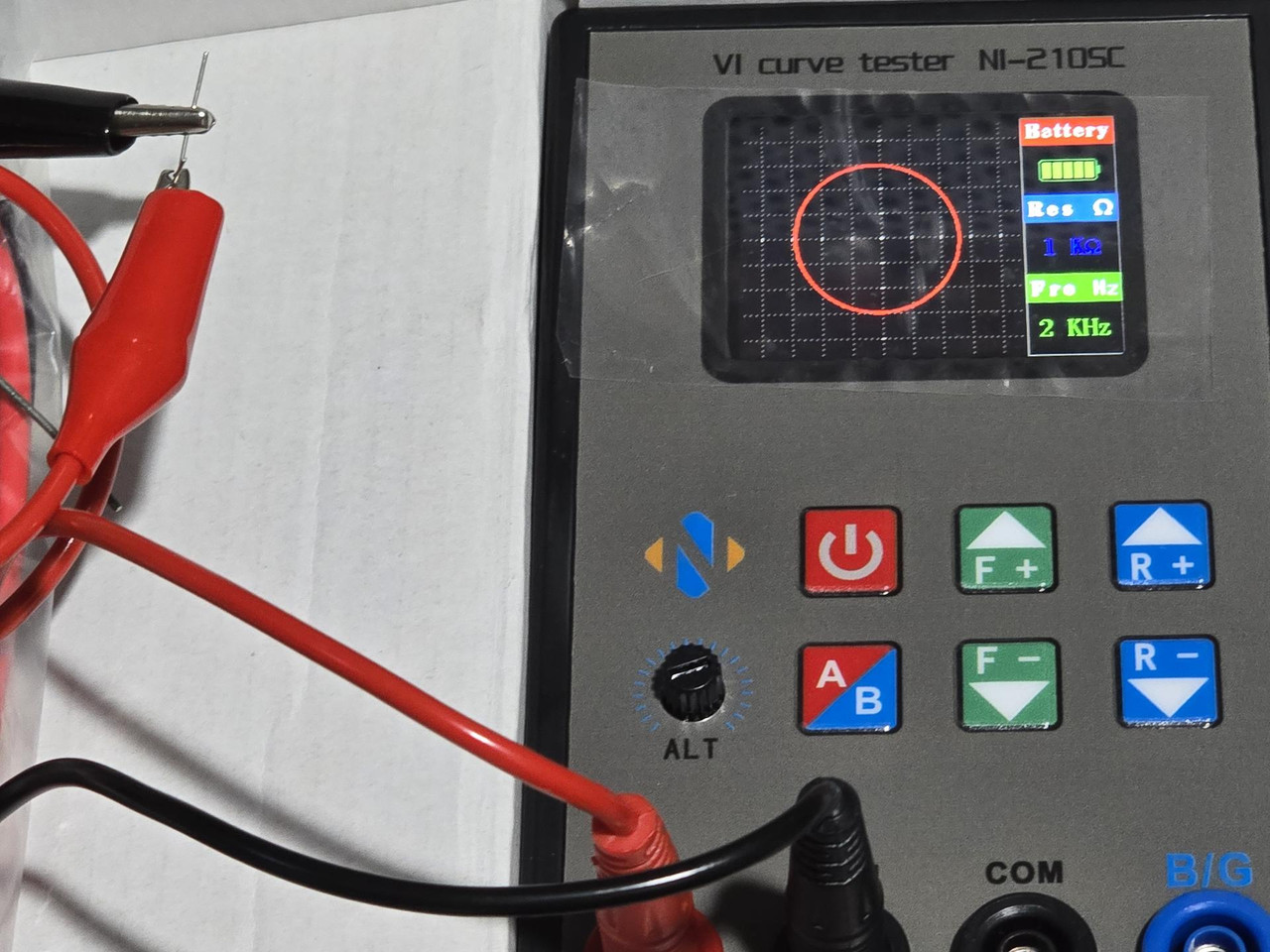

ลองค่า 0.082 uF อีกค่า


ปล. สำหรับ C ตัวหลังผมต้องปรับความถี่และ R ไปมาเพื่อให้รูปออกมาดูได้ชัด

[Aufklarung]

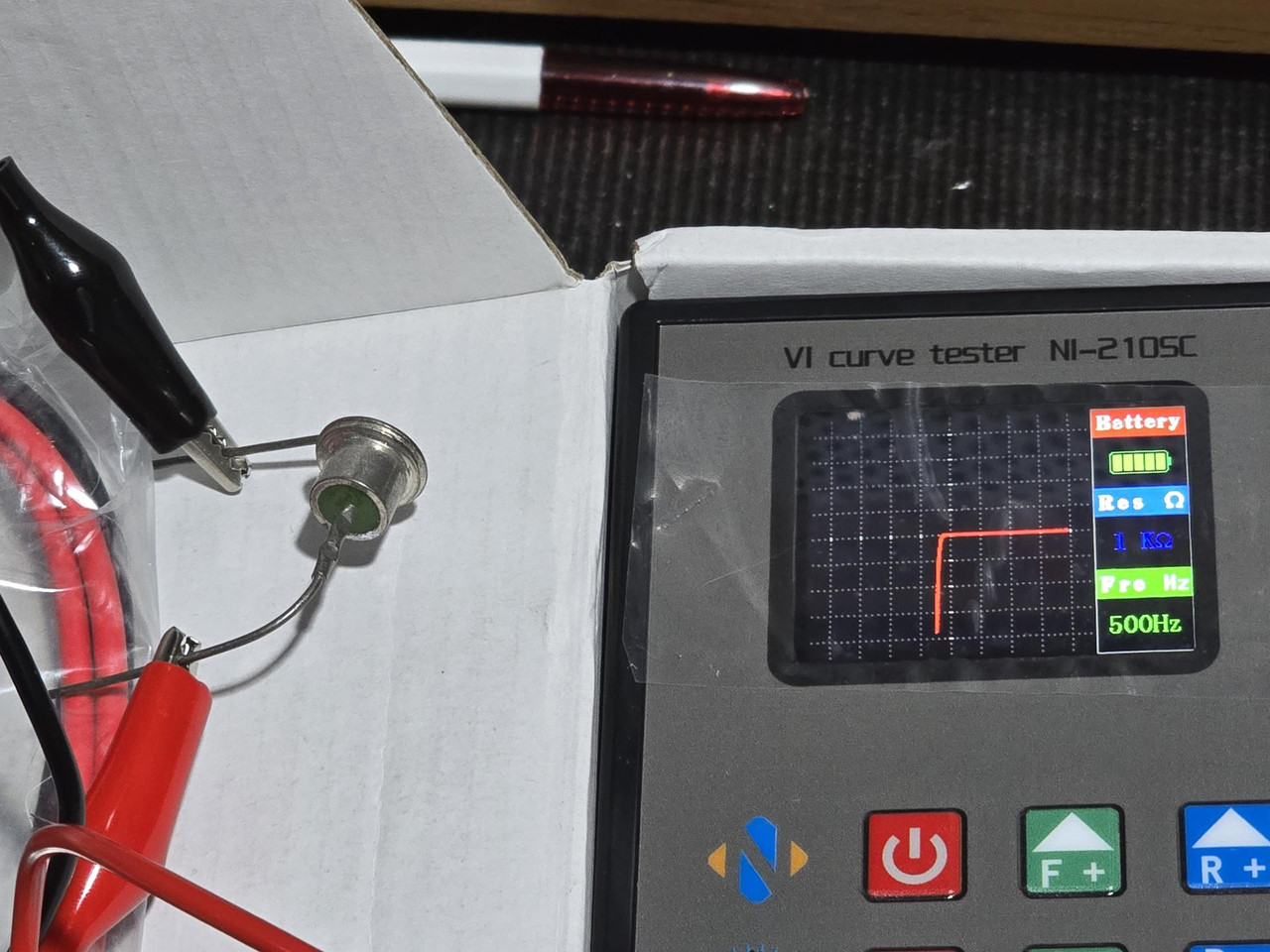

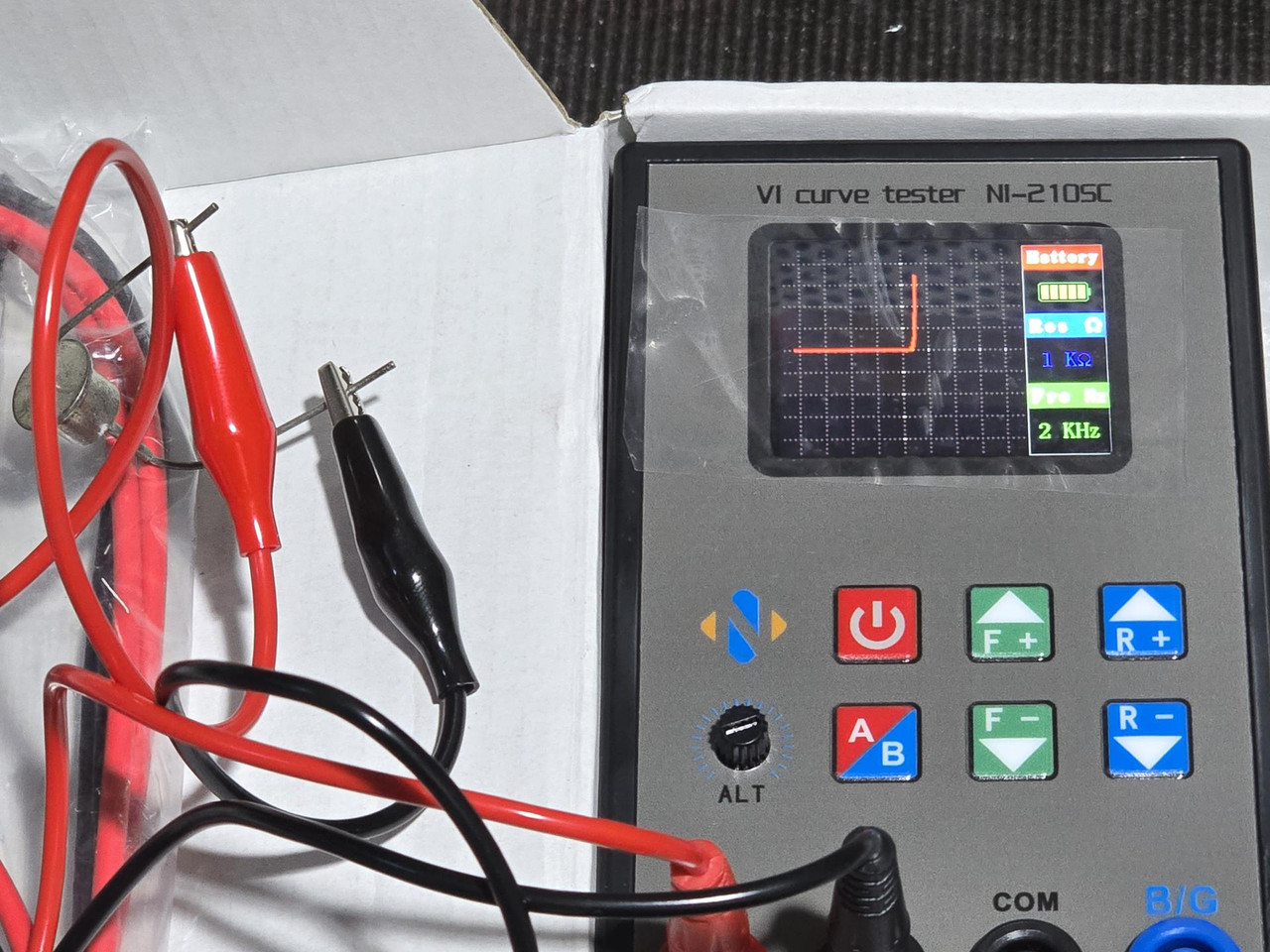

ลองได้โอดดูบ้าง ทั้งฟอร์เวิร์ดและรีเวิร์ส

[Aufklarung]

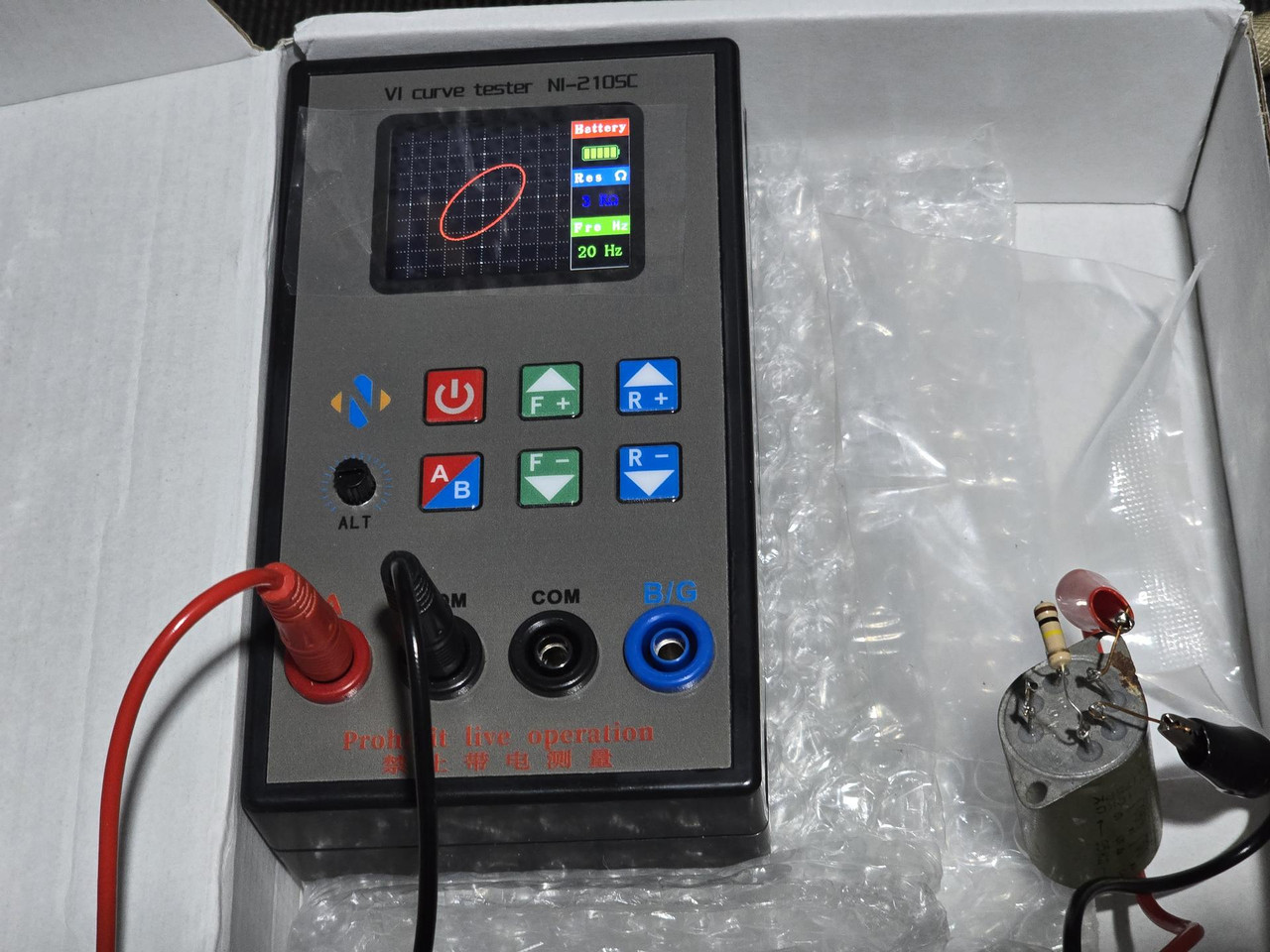

ลองวัดคอยล์ดูบ้าง ตอนนี้หยิบเอาหม้อแปลงมาวัดขดไพรมารี่ดู

[Aufklarung]

สรุปพอใช้ได้นะครับ หน้าจอชัดดี ปรับอะไรได้ไม่เท่าของที่มีขายโดยเฉพาะ แต่ดีที่มีจอใช้งานได้สะดวก
ปล. ทรานซิสเตอร์ยังไม่ได้เอามาวัดนะครับ
